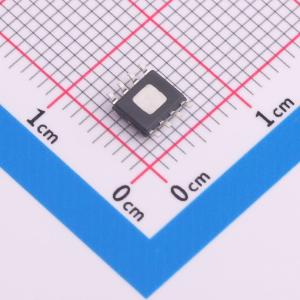

温馨提醒：图片仅供参考，商品以实物为准
FP8013XR-G11
3A零压差LED降压恒流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款PWM控制降压转换器，旨在为驱动高功率LED提供简单、高效的解决方案。通过0.1V参考电压反馈控制，以最大限度地降低功耗，可根据需要通过外部电阻设置电流，以驱动各种类型的LED。集成了高端和低端开关，以实现高效率和紧凑的PCB布局。支持100%占空比，以实现低压差操作，延长便携式应用的电池寿命。其他功能包括热关断、逐周期电流限制和过流保护。
- 商品型号
- FP8013XR-G11
- 商品编号
- C6847468
- 商品封装
- SOP-8(EP)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.2MHz~1.8MHz | |
| 通道数 | 1 | |
| 输出电压 | 100mV~5.5V | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 10% |
商品概述
FP8013是一款PWM控制的降压转换器，旨在为驱动高功率LEDs提供简单高效的解决方案。通过0.1V参考电压反馈控制来最小化功耗，外部电阻可根据需要设置电流以驱动各种类型的LEDs。FP8013包括高低边开关以实现高效和紧凑的PCB布局。为了延长便携式应用中的电池寿命，支持100%占空比的低压差操作。其他特性还包括热关断、逐周期电流限制和过流保护。
商品特性
- 输入电压范围：2.5V至5.5V
- 可调输出电压：0.1V至VIN
- 精密反馈参考电压：0.1V（±10%）
- 输出电流：3A（最大值）
- 占空比：0~100%
- 内部固定PWM频率：1.5MHz
- 低静态电流：100μA
- 无需肖特基二极管
- 内置软启动
- 电流模式工作
- 过温保护
应用领域
- LED驱动器
