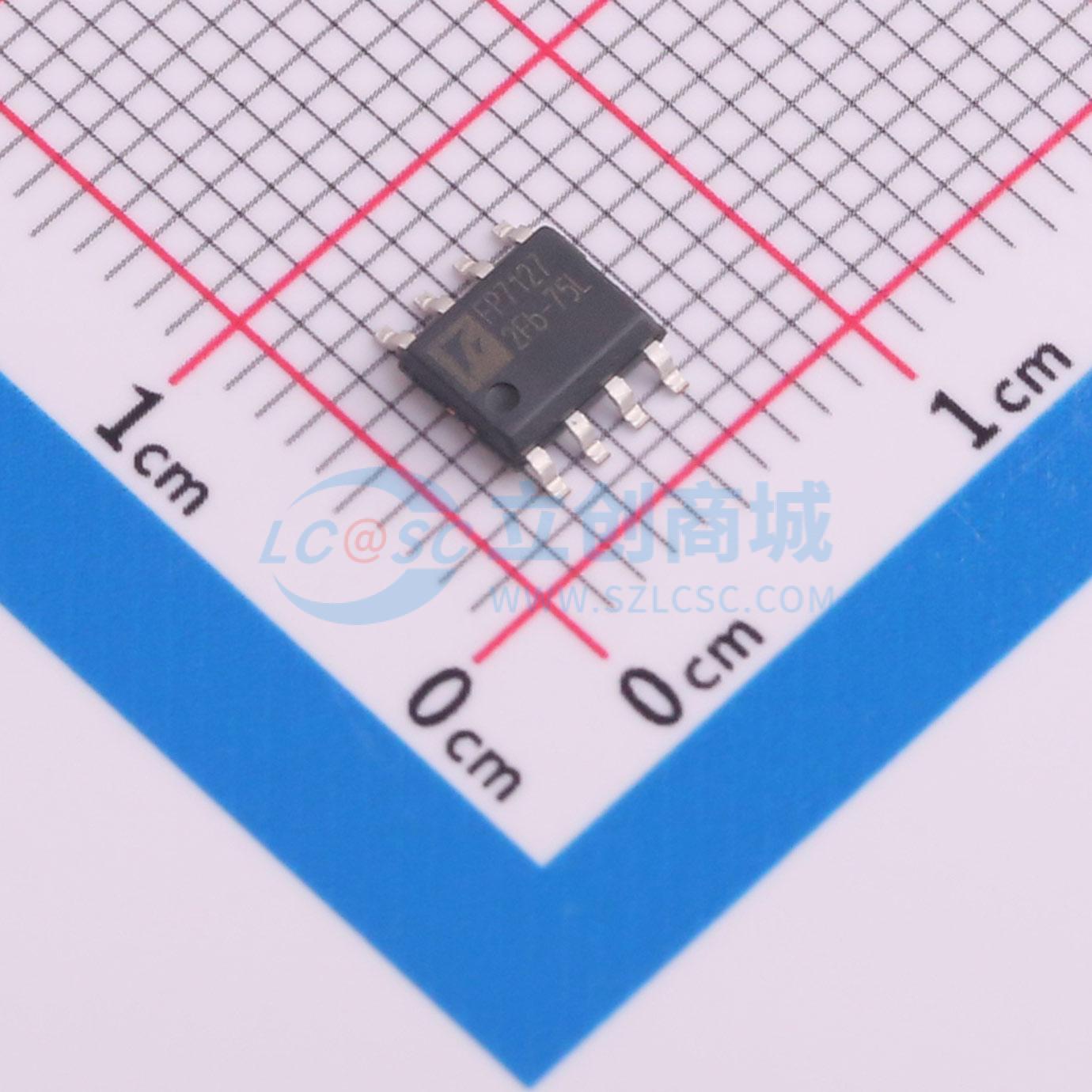

FP7127XR-G1

调光深度是万分之五

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 平均电流模式控制 LED 驱动器 IC，工作在恒定关断时间模式，不产生峰值到平均值误差，因此大大提高了 LED 电流的精度、线性和负载调节能力，无需任何环路补偿或高端电流检测。输出 LED 电流精度为 ±2%。提供 PWM 调光输入，接受外部控制 TTL 兼容信号。输出电流可通过内部 250mV 参考电压进行编程。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP7127XR-G1
商品编号: C6847472
商品封装: SOP-8(EP)
包装方式: 编带
商品毛重: 0.161918克(g)

商品参数

商品概述

FP7127是一款采用恒定关断时间模式工作的平均电流模式控制LED驱动IC。FP7127不会产生峰值 - 平均值误差，因此无需任何环路补偿或高端电流检测，即可大幅提高LED电流的精度、线性调整率和负载调整率。输出LED电流精度为±2%。提供PWM调光输入，可接受外部控制的TTL兼容信号。输出电流可通过内部250mV参考电压进行编程。

商品特性

快速平均电流控制
低端可调电流检测PWM调光
热关断、短路保护、欠压锁定
工作所需的外部元件极少
内置100V/300mΩ N沟道MOSFET

应用领域

DC/DC LED驱动应用
LED路灯照明
汽车应用
台灯和室内照明
MR16 LED射灯
LED背光源
恒流调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~12V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	-

	属性	参数值
	调光	PWM
	功能特性	短路保护(SCP)；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-25℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	2%
