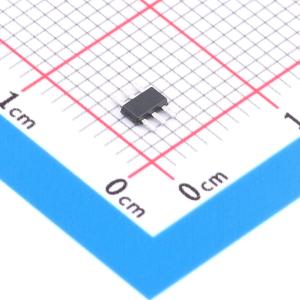

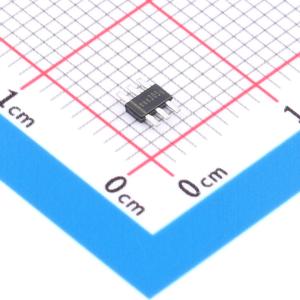

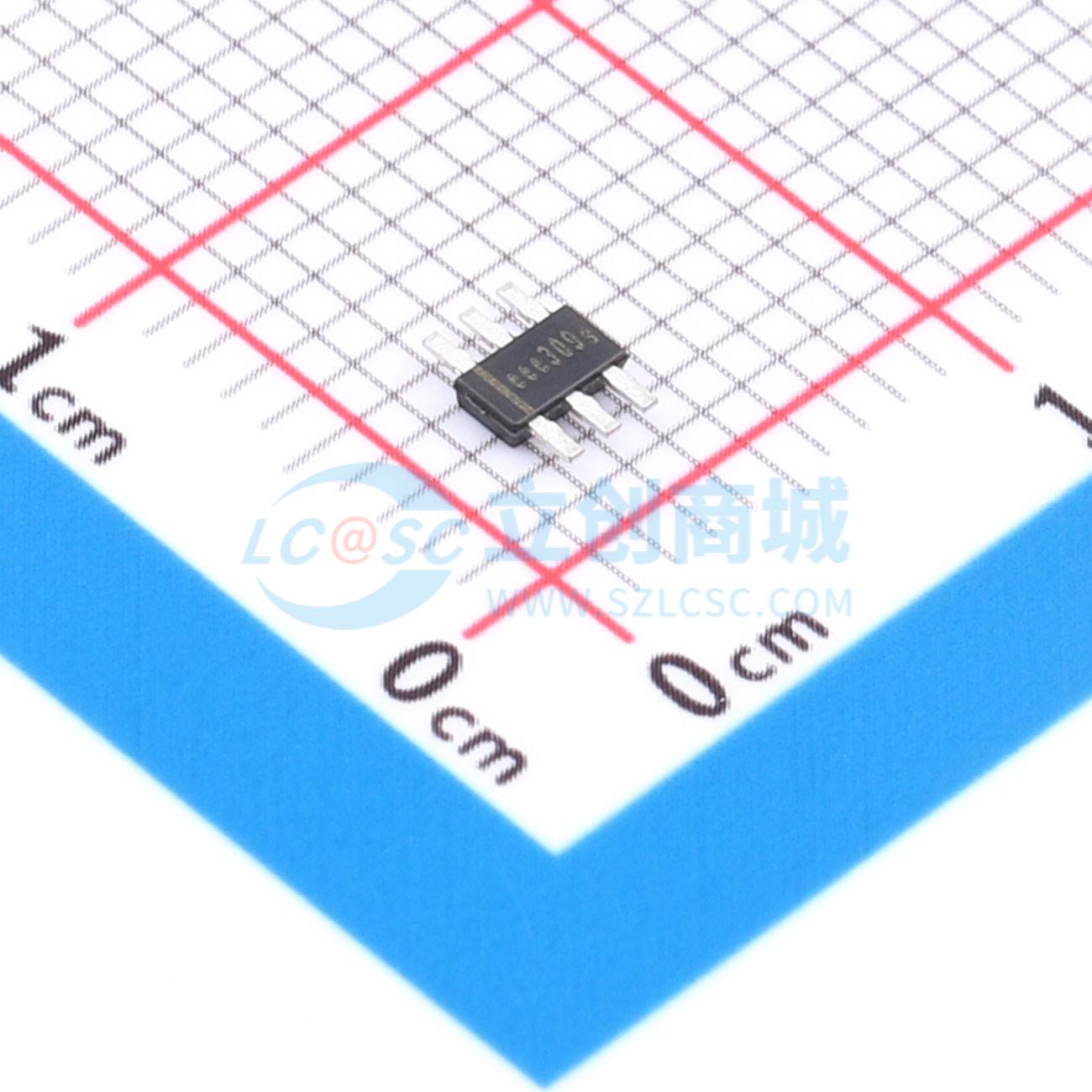

FD1252KFR-G1

一体化变速无刷直流电机驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单相全波无刷直流（BLDC）电机驱动集成电路，内置霍尔效应传感器和转速（FG）或旋转状态（RD）输出。它在TS826封装中集成了H桥MOS驱动器、高灵敏度霍尔效应传感器和数字控制逻辑，具有转子锁定驱动关闭和自动重启、转速计（FG）或报警（RD）输出逻辑以及BLDC电机的速度控制功能，使BLDC电机的印刷电路板（PCB）设计变得简单，超小型BLDC电机和风扇的制造尽可能简便。为确保安全，当转子锁定时，锁定关闭功能会关闭IC的内部驱动器，避免过热，并且在驱动器关闭一段时间后，IC将尝试重新启动转子转矩。该IC包含PWM变速控制和转速计（FG）或报警（RD）信号输出功能，外部后续系统可以通过FD1252K/Sf IC的信号引脚控制BLDC电机的速度并读取其速度或状态
品牌名称: Advanced Analog Technology(类比)
商品型号: FD1252KFR-G1
商品编号: C6847476
商品封装: TS-826
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

FD1252K/Sf是一款单相全波无刷直流（BLDC）电机驱动IC，内置霍尔效应传感器，具备转速（FG）或旋转状态（RD）输出功能。它在TS826封装内集成了H桥MOS驱动器、高灵敏度精确霍尔效应传感器以及数字控制逻辑，该逻辑带有用于转子锁定时驱动关断和自动重启的内部时钟、转速计（FG）或报警（RD）输出逻辑，以及BLDC电机的速度控制功能，这使得BLDC电机的印刷电路板（PCB）设计变得简单，超小型BLDC电机和风扇的制造也尽可能简便。出于安全考虑，当转子锁定时，锁定关断功能会关闭IC的内部驱动器，避免过热，并且在驱动器关断一段时间后，IC会尝试重新启动转子转矩。该IC具备脉宽调制（PWM）变速控制以及转速计（FG）或报警（RD）信号输出功能，外部后续系统可以通过FD1252K/Sf IC的信号引脚控制BLDC电机的速度，并读取其转速或状态。热关断保护（TSD）确保IC的内部驱动器在安全的工作温度范围内运行，上述所有保护机制相结合，为BLDC电机系统提供了全面的保护方案，避免任何可能的损坏，保证电机正确、安全地运行。

商品特性

内置高灵敏度霍尔效应传感器和H桥MOS驱动器
动态硬开关输出，可减少振动和声学噪声
转子锁定关断及自动重启功能
PWM变速控制
转速计（FG）或报警（RD）信号输出
热关断保护（TSD）
采用TS826封装
适用于12V BLDC电机/风扇系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	单相
	输出电流	400mA
	峰值电流	73mA

	属性	参数值
	工作电压	4V~15V
	导通电阻	5Ω
	工作温度	-20℃~+85℃
