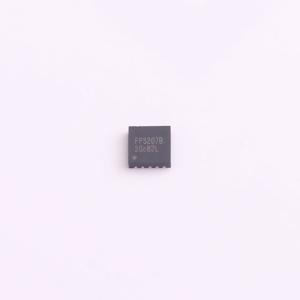

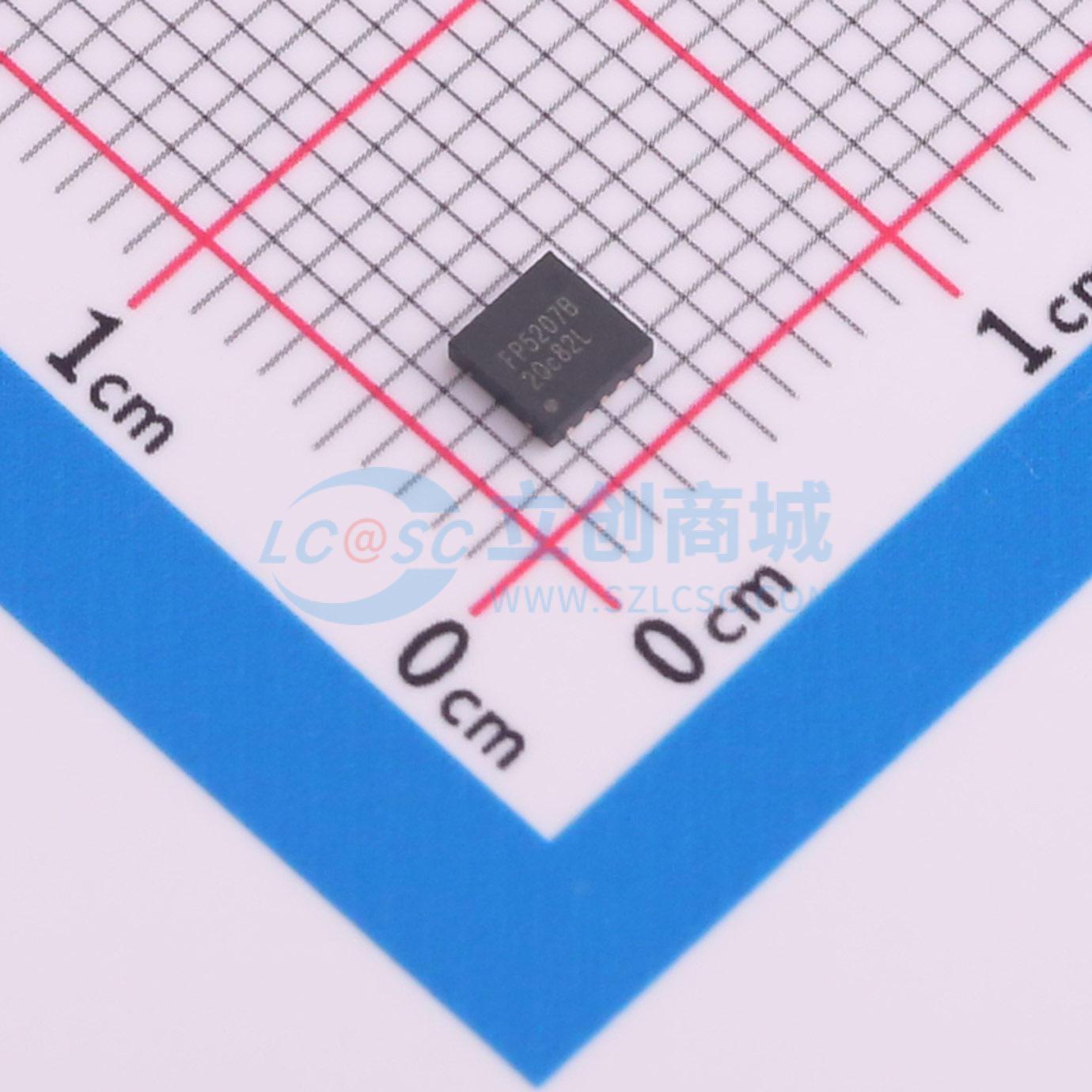

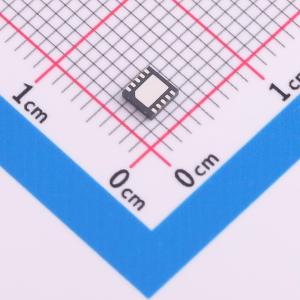

FP5207BDR-G1

带软启动大功率升压芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于宽工作电压应用的升压拓扑开关稳压器。它提供内置栅极驱动引脚，用于驱动外部 N-MOSFET。误差放大器的同相输入端连接到 1.2V 精密参考电压。它具有通过外部电阻设置的可编程开关频率，以及通过将电阻从 CS 连接到 GND 实现的可编程电感峰值电流限制。电流模式控制和外部补偿网络使系统稳定变得简单而灵活。采用小尺寸 DNF-10L(EP) 封装，适合节省空间的 PCB 布局应用领域。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP5207BDR-G1
商品编号: C6847474
商品封装: DFN-10L
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

FP5207B是一款适用于宽工作电压应用的升压拓扑开关稳压器。它提供内置栅极驱动引脚，用于驱动外部N沟道MOSFET。误差放大器的同相输入端连接到一个1.2V的精密参考电压。其开关频率可通过外部电阻进行编程设置，电感峰值电流限制也可编程，通过在CS和GND之间连接一个电阻实现。电流模式控制和外部补偿网络使系统的稳定变得简单且灵活。 FP5207B采用小尺寸的DNF-10L(EP)封装，适用于对空间要求较高的应用领域的PCB布局。

商品特性

启动电压：2.8V
宽电源电压工作范围：5V至24V
精密反馈参考电压：1.2V（±2%）
关断电流：<3μA
可编程开关频率：100KHz~1000KHz
可编程软启动功能（SS）
输入欠压保护（UVP）
开关MOSFET过流保护（OCP）
过温保护（OTP）
封装：DFN-10L(EP)

应用领域

充电器
LCD显示器
手持设备
便携式产品
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	5V~24V
	开关频率	100kHz~1MHz
	耗散功率(Pd)	-
	最大占空比	90%

	属性	参数值
	晶体管耐压	-
	拓扑结构	升压式
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-25℃~+85℃
	工作模式	PWM 调制
