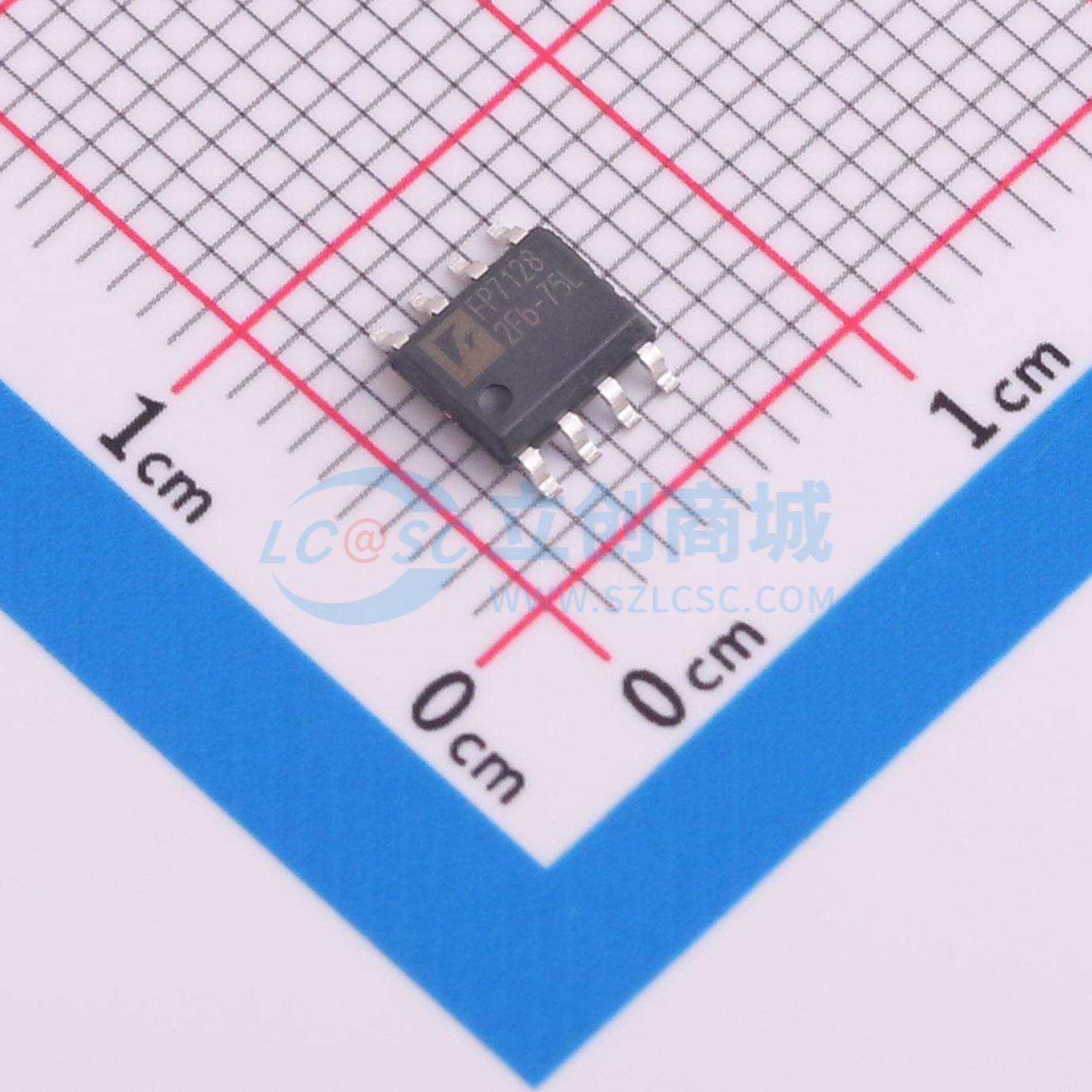

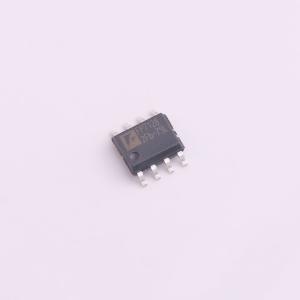

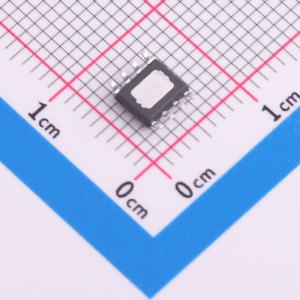

FP7128XR-G1
调光深度是万分之五
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 平均电流模式控制的LED驱动IC，工作在恒定关断时间模式。不会产生峰值到平均值的误差，因此大大提高了LED电流的精度、线性和负载调节能力，无需任何环路补偿或高端电流检测。输出LED电流精度为±2%。提供PWM调光输入，可接受外部控制的TTL兼容信号。输出电流可通过内部250mV参考电压进行编程。
- 商品型号
- FP7128XR-G1
- 商品编号
- C6847471
- 商品封装
- SOP-8(EP)
- 包装方式
- 编带
- 商品毛重
- 0.161918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~12V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -25℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
FP7128是一种平均电流模式控制器的LED驱动IC，工作在恒定关断时间模式下。FP7128不会产生峰值到平均值的误差，因此无需环路补偿或高边电流检测即可大大提高LED电流的精度、线路和负载调节能力。输出LED电流精度为±2%。
提供了PWM调光输入，可以接受外部控制的TTL兼容信号。输出电流可以通过内部250mV参考电压进行编程。
商品特性
- 快速平均电流控制
- 低侧可调电流检测PWM调光
- 过温保护
- 短路保护
- 欠压锁定
- 工作所需外部元件少
- 内置100V/100mΩ N沟道MOSFET
应用领域
- DC/DC LED驱动器应用
- LED道路照明
- 台灯和室内照明
- MR16 LED聚光灯
- LED背光
- 恒流调节器
