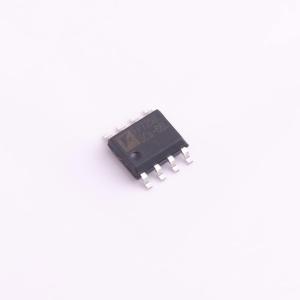

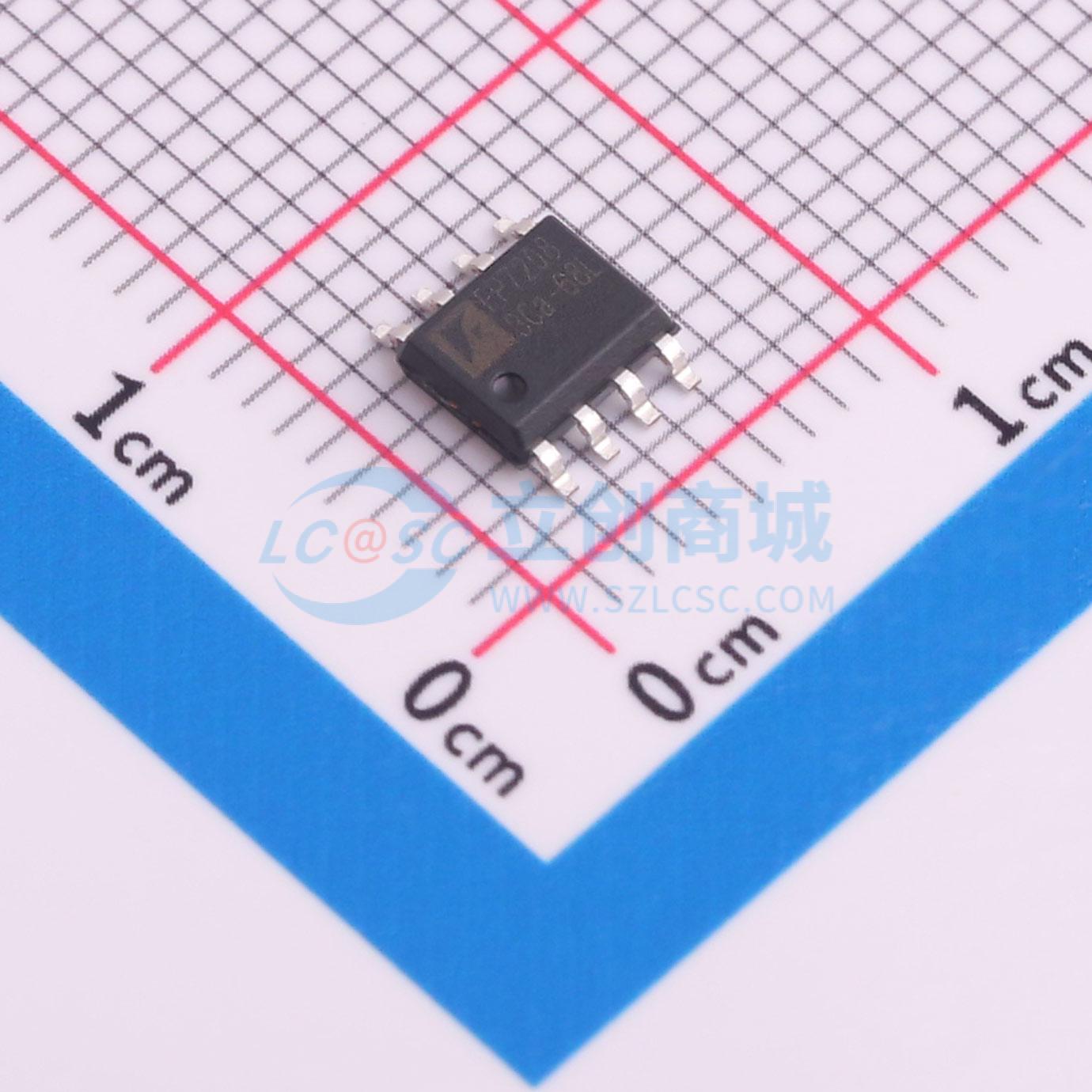

FP7208BXR-G1
固定频率大功率LED升压恒流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于LED驱动器的升压拓扑开关稳压器。它提供内置栅极驱动引脚，用于驱动外部N沟道MOSFET。误差放大器的同相输入端连接到0.2V参考电压。它具有通过外部电容设置的可编程软启动时间，以及通过外部电阻设置的过压保护。LED电流可以通过连接到EN引脚的外部信号进行调节。EN引脚可接受直流电压或PWM信号。PWM信号滤波组件包含在芯片内。
- 商品型号
- FP7208BXR-G1
- 商品编号
- C6847470
- 商品封装
- SOP-8(EP)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~24V | |
| 开关频率 | 300kHz | |
| 通道数 | 1 | |
| 调光 | 模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -25℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
FP7208B 是一种用于 LED 驱动的升压拓扑开关调节器。它提供了一个内置栅极驱动引脚，用于驱动外部 N-MOSFET。误差放大器的非反相输入连接到 0.2V 的参考电压。它具有通过外部电容设置的可编程软启动时间，以及通过外部电阻设置的过压保护。LED 电流可以通过连接到 EN 引脚的外部信号进行调整。EN 引脚可以接受直流电压或 PWM 信号。PWM 信号滤波组件包含在芯片内部。
商品特性
- 启动电压：2.5V
- 宽电源电压工作范围：4.5V 至 24V
- 精密反馈参考电压：0.2V（最大值）
- 模拟和数字调光控制
- 关机电流：6μA（最大值）
- 内部固定开关频率：300kHz
- 可编程软启动功能（SS）
- 可编程过压保护（OVP）
- 过温保护（OTP）
- 封装：SOP-8L(EP)
应用领域
- LED模块
- 显示背光
- 汽车照明
- 移动LED照明
