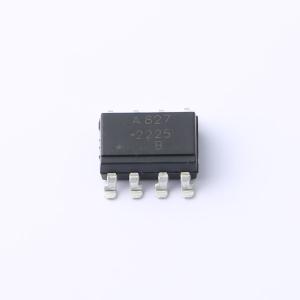

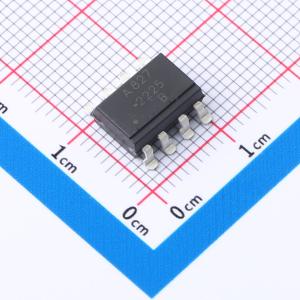

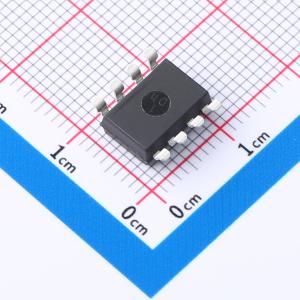

温馨提醒：图片仅供参考，商品以实物为准
ACPL-827-30BE
多通道全节距光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款直流输入双通道、全间距光电晶体管光耦合器，包含两个发光二极管，与两个独立的晶体管进行光耦合。采用8引脚DIP封装。是一款直流输入四通道、全间距光电晶体管光耦合器，包含四个发光二极管，与四个独立的晶体管进行光耦合。采用16引脚DIP封装。两种光耦合器都有宽引脚间距选项和引脚弯曲表面贴装（SMD）选项，输入输出隔离电压为5000Vrms。响应时间t(Γ)典型值为4μs，在输入电流为5mA时，最小电流传输比（CTR）为50%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-827-30BE
- 商品编号
- C6795869
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% |
