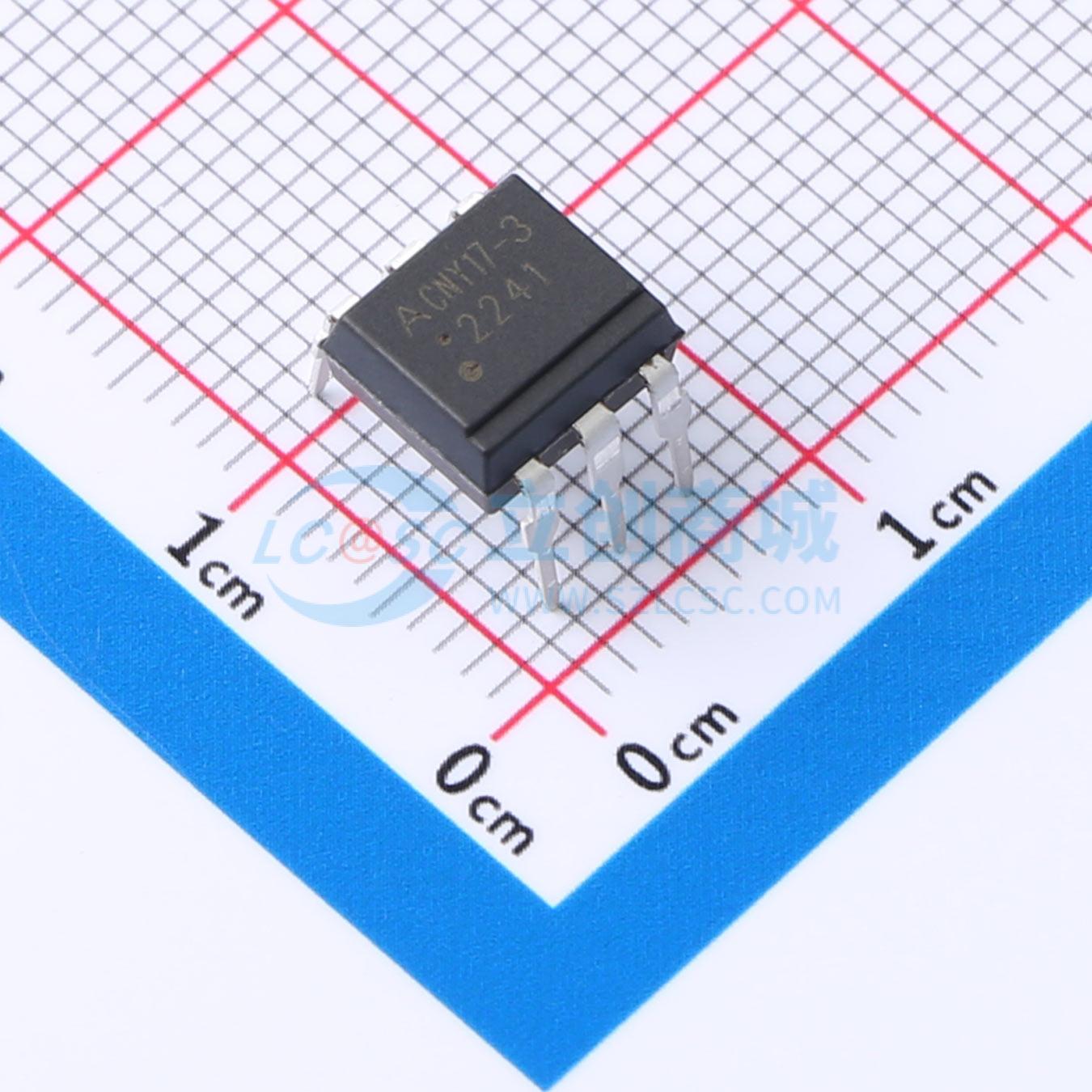

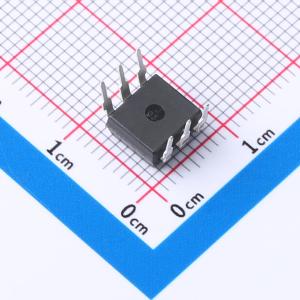

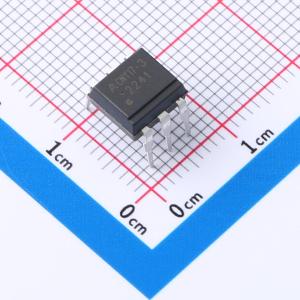

CNY17-3-000E
光电晶体管光耦合器，高集电极-发射极电压型
- 描述
- 包含一个与光电晶体管光耦合的发光二极管。采用 6 引脚 DIP 封装，有宽引脚间距选项和引脚弯曲 SMD 选项。集电极-发射极电压高于 70V。响应时间 tr 通常为 5μs，在输入电流为 10mA 时，最小电流传输比为 40%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- CNY17-3-000E
- 商品编号
- C6795854
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.932克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2.5mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 正向电流(If) | 60mA |
