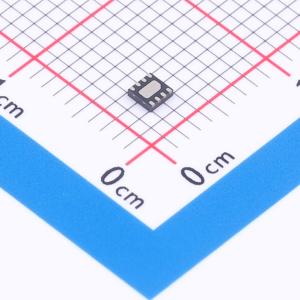

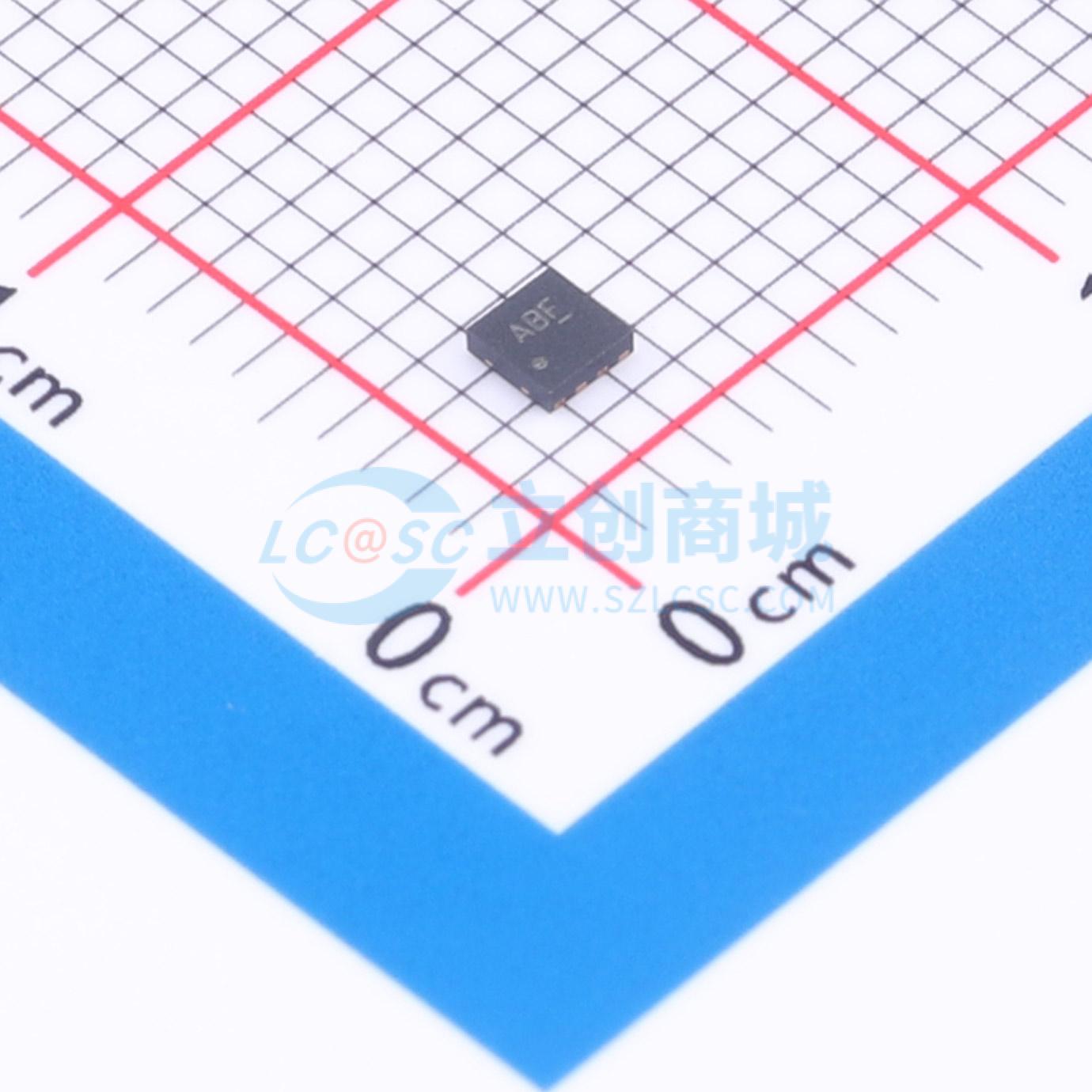

SIP32414DNP-T1-GE4

双2A, 1.2V, 压摆率控制负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SiP32413、SiP32414 和 SiP32416 是为1.1 V至5.5 V工作电压设计的 slew rate controlled 负载开关。这些器件在1.2 V输入时保证低导通电阻。SiP32413 和 SiP32414 具有典型的150 μs受控软启动 slew rate，这限制了电容性负载或对噪声敏感的负载的设计中的浪涌电流。SiP32416 的 slew rate 更长，典型值为2.5 ms，以使浪涌电流峰值更低。这些器件具有低压控制逻辑接口（开/关接口），可以直接与低压数字控制电路连接而无需额外的电平转换电路。SiP32414 和 SiP32416 还集成了输出放电开关，可实现快速关断负载放电。当开关关闭时，它们提供反向阻断功能，防止大电流流入电源。所有 SiP32413、SiP32414 和 SiP32416 均采用 TDFN8 2.0 mm x 2.0 mm 封装。每个器件中的每个开关可以支持超过2 A的连续电流。
品牌名称: VISHAY(威世)
商品型号: SIP32414DNP-T1-GE4
商品编号: C727486
商品封装: TDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.063962克(g)

商品参数

商品概述

SiP32413、SiP32414 和 SiP32416 是为1.1 V至5.5 V工作电压设计的 slew rate controlled 负载开关。这些器件在1.2 V输入时保证低导通电阻。SiP32413 和 SiP32414 具有典型的150 μs受控软启动 slew rate，这限制了电容性负载或对噪声敏感的负载的设计中的浪涌电流。SiP32416 的 slew rate 更长，典型值为2.5 ms，以使浪涌电流峰值更低。这些器件具有低压控制逻辑接口（开/关接口），可以直接与低压数字控制电路连接而无需额外的电平转换电路。SiP32414 和 SiP32416 还集成了输出放电开关，可实现快速关断负载放电。当开关关闭时，它们提供反向阻断功能，防止大电流流入电源。所有 SiP32413、SiP32414 和 SiP32416 均采用 TDFN8 2.0 mm x 2.0 mm 封装。每个器件中的每个开关可以支持超过2 A的连续电流。

应用领域

手机
便携式媒体播放器
数码相机
GPS
计算机
便携式仪器和医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2.4A
	工作电压	1.1V~5.5V
	导通电阻	66mΩ
	工作温度	-40℃~+85℃
