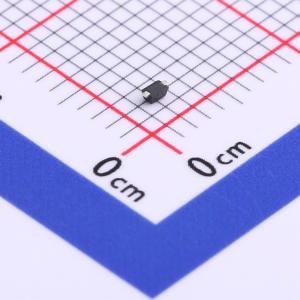

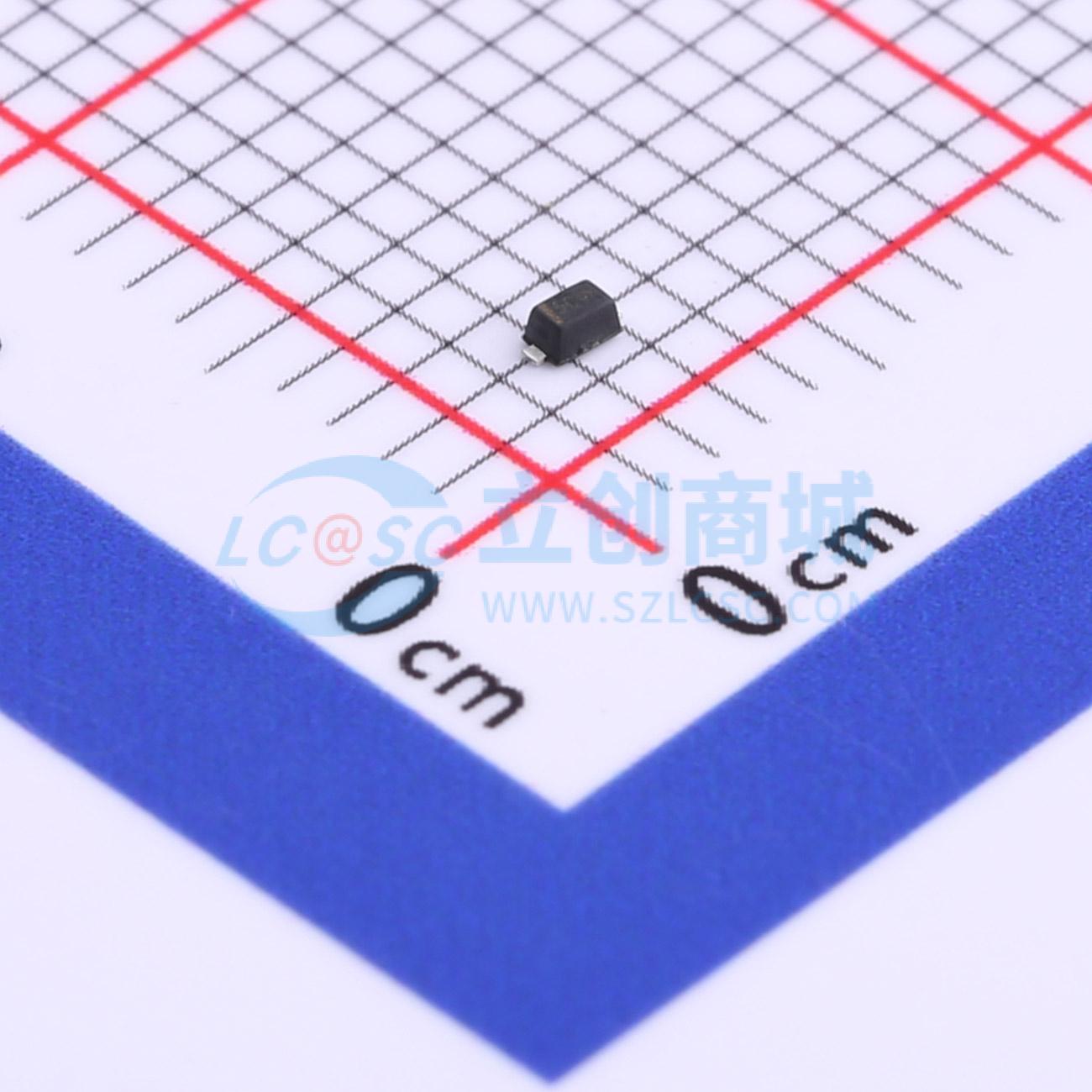

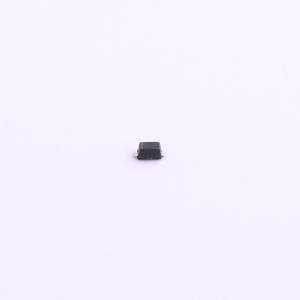

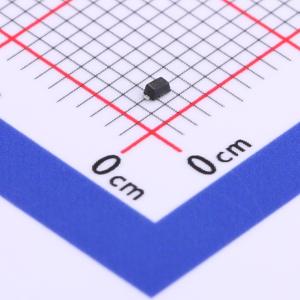

ESD05V52D-C
双向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 极性：双向 反向截止电压(Vrwm)：5V 击穿电压(VBR)：5.6V 钳位电压(Vc)@Ipp：15V 反向截止电压(Vrwm)：5V 击穿电压(最小值)：5.6V 峰值脉冲电流(Ipp)@tp=8/20μs：5A 最大钳位电压：15V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESD05V52D-C
- 商品编号
- C727170
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 174W | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品特性
- 小外形尺寸
- 低封装高度
- 在8 x 20 μs脉冲下，峰值功率高达200 W
- 低漏电流
- 典型响应时间 < 1 ns
- 人体模型3级（> 16 kV）静电放电额定值
- IEC61000-4-2 4级静电放电保护
- IEC61000-4-4 4级电快速瞬变脉冲群保护
应用领域
-手机-便携式设备-数码相机-电源
