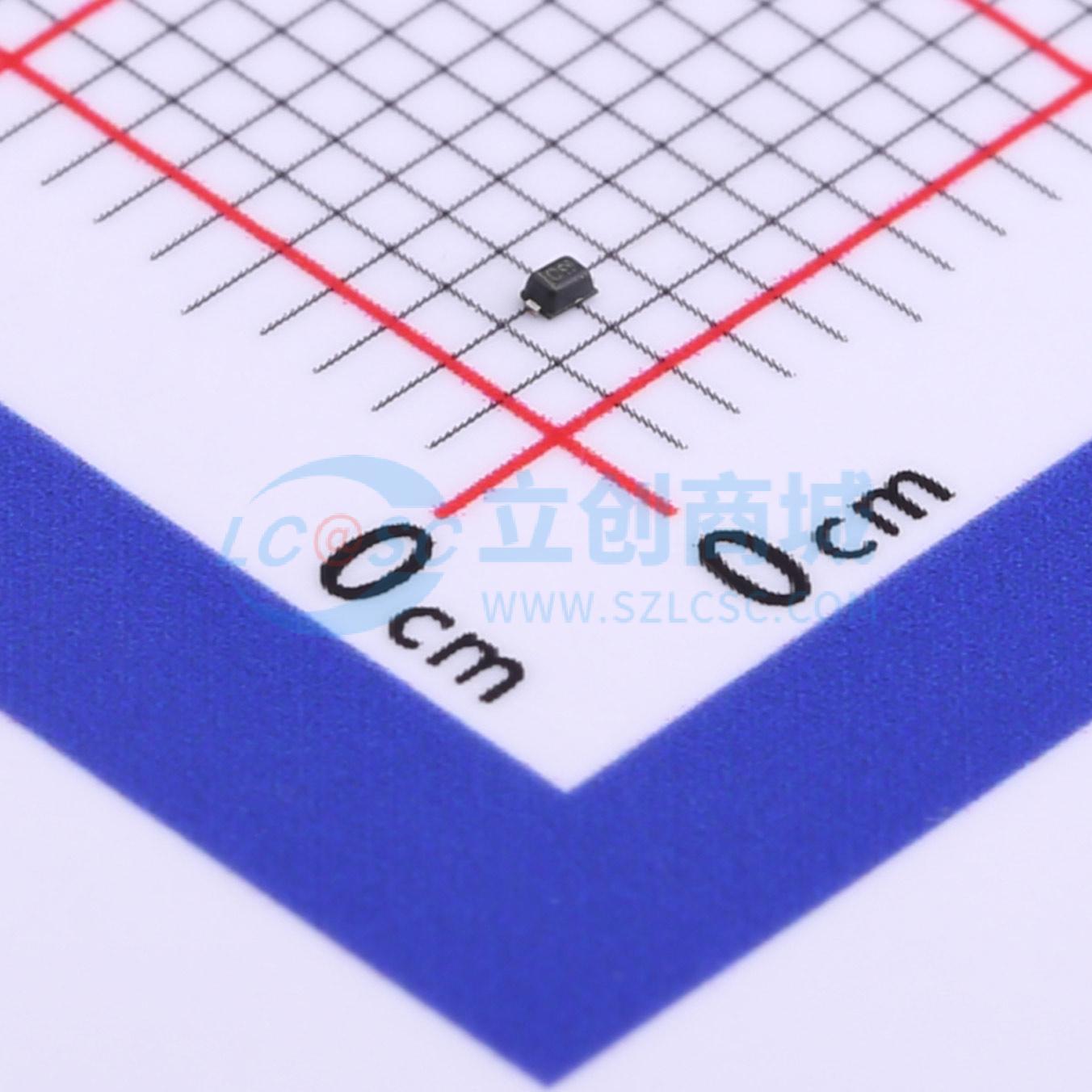

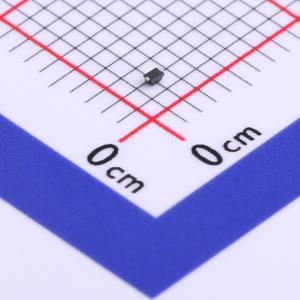

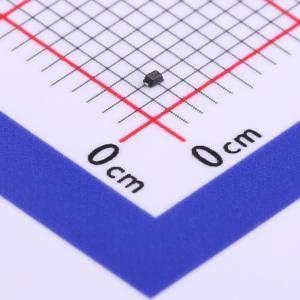

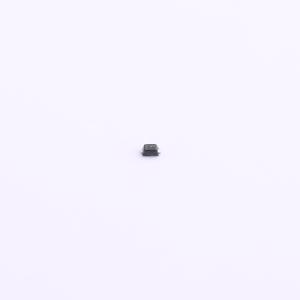

ESD9B5VL

双向ESD 5V截止峰值浪涌电流：8A@8/20us

描述: 极性：双向反向截止电压(Vrwm)：5V 击穿电压(VBR)：6V 钳位电压(Vc)@Ipp：15V 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：5A 最大钳位电压：15V
品牌名称: TWGMC(迪嘉)
商品型号: ESD9B5VL
商品编号: C727165
商品封装: SOD-923
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

EEKS5DB90BU50VSL9是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感数据和电源线的理想解决方案。其ESD性能符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用超小型SOD - 923无铅封装。小尺寸和高ESD浪涌保护能力使EEKS5DB90BU50VSL9成为保护手机、数码相机、音频播放器和其他便携式应用的理想选择。

商品特性

低电容：典型值15pF
超低泄漏电流：纳安（nA）级
低工作电压：5.0V
低钳位电压
双引脚无引线封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 5（雷击）8A（8/20μs）
符合RoHS标准
封装：SOD - 923

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设
音频播放器
键盘、侧键、液晶显示器

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(8000个/圆盘，最小起订量 20 个)

个

起订量：20 个8000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	9V；14V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	112W@8/20us
	击穿电压	6.5V
