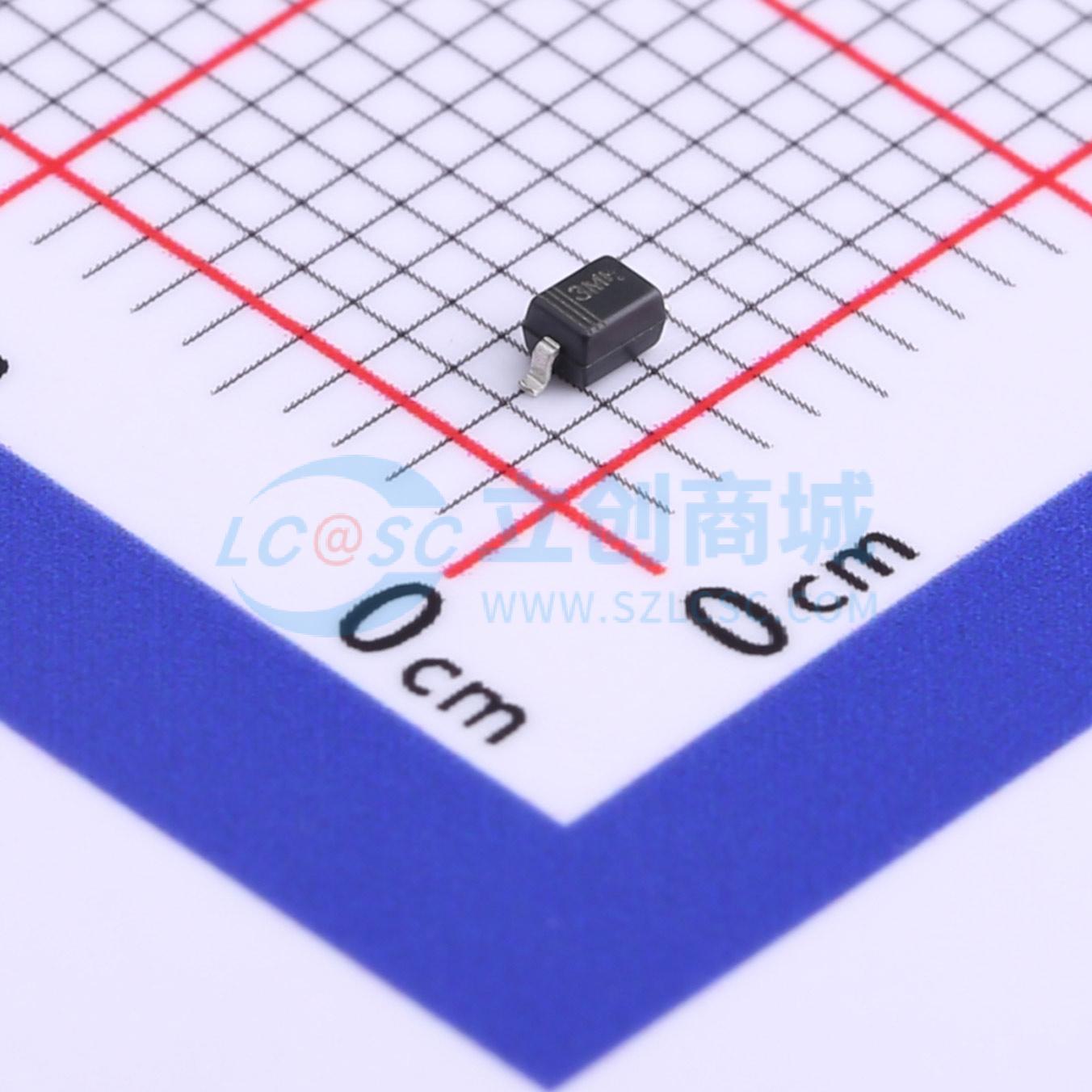

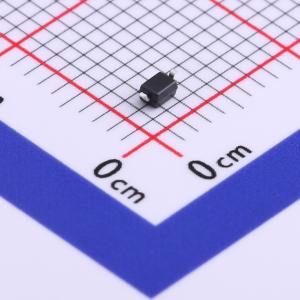

温馨提醒：图片仅供参考，商品以实物为准
ESD3Z5V0
双向ESD 5V截止 峰值浪涌电流：9.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm)：5V 击穿电压：5.6V 最大钳位电压：16V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESD3Z5V0
- 商品编号
- C727159
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- 小外形尺寸
- 300瓦峰值脉冲功率（tp = 8/20μs）
- 数据线符合IEC 61000 - 4 - 2（ESD）标准的瞬态保护：±15kV（空气放电），±8kV（接触放电）
- 符合IEC 61000 - 4 - 4（EFT）标准：40A（5/50ns）
- 符合IEC 61000 - 4 - 5（雷击）标准：24A（8/20μs）
- 适用于便携式电子产品的小封装
- 在ESD保护应用中可替代多层压敏电阻（MLV）
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：5V和36V
- 低漏电流
- 固态硅雪崩技术
- 我们声明产品材料符合RoHS要求。
- “S”前缀适用于汽车及其他有特殊产地和控制变更要求的应用
- 符合AEC - Q101标准且具备生产件批准程序（PPAP）能力。
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- “S”前缀适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力。
