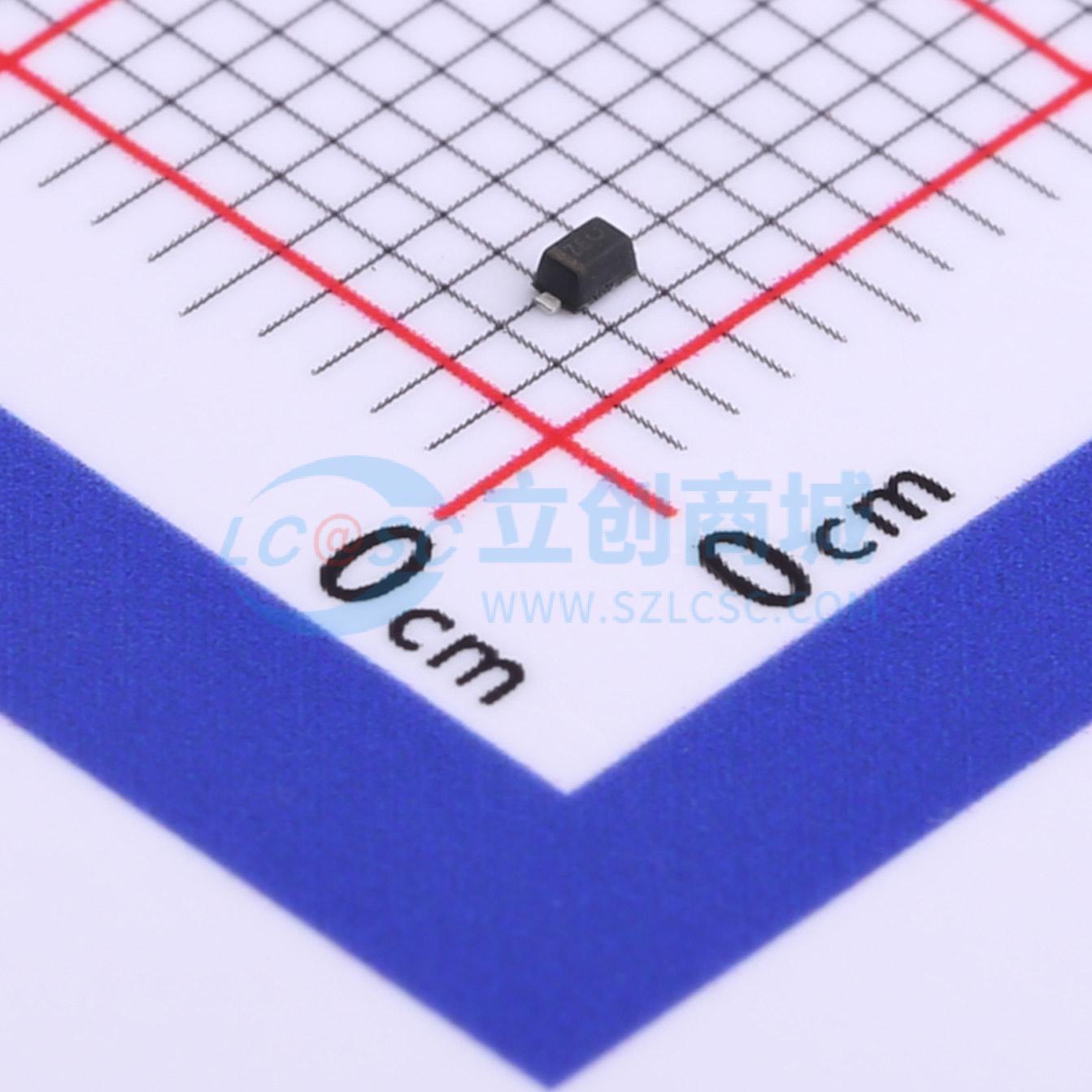

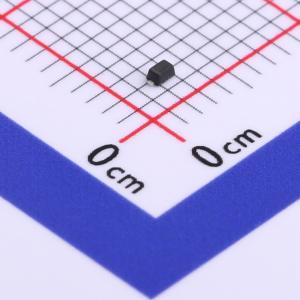

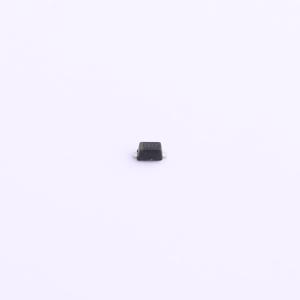

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3V3
单向ESD 3.3V截止 峰值浪涌电流：11.2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 极性：单向 反向截止电压(Vrwm)：3.3V@Max 击穿电压：5V 最大钳位电压：14.1V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESD5Z3V3
- 商品编号
- C727160
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 105pF |
商品特性
- 小外形尺寸
- 低封装高度
- 隔离电压：3.3 V
- 在8 x 20 μs脉冲下，峰值功率高达200 W
- 低泄漏电流
- 响应时间通常 < 1 ns
- 人体模型静电放电等级为3级（>16 kV）
- IEC61000-4-2 4级静电放电保护
- IEC61000-4-4 4级电快速瞬变脉冲群保护
- 汽车及其他应用的S前缀
- 需要独特的场地和控制变更
- 要求；符合AEC-Q101标准且具备生产件批准程序能力
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
