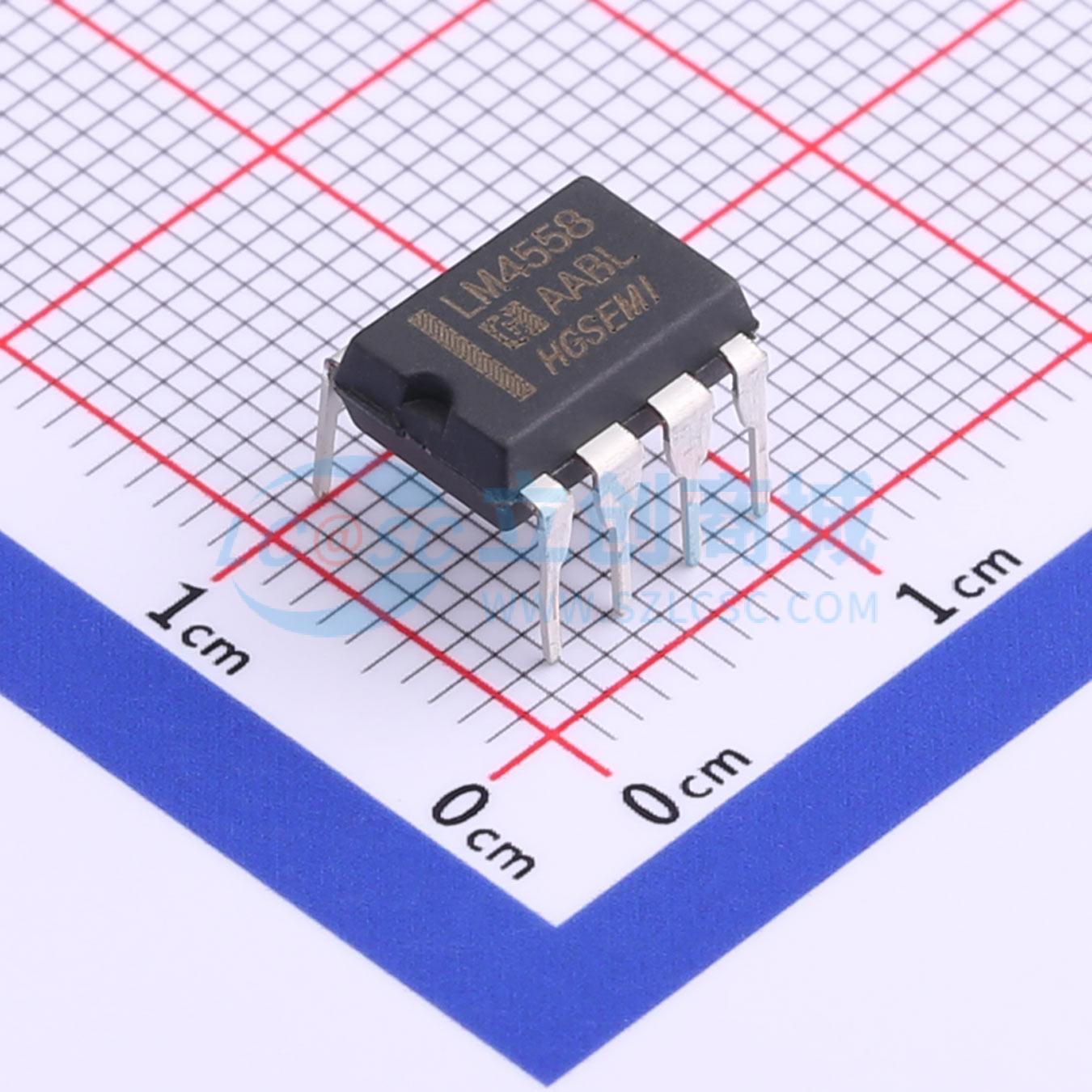

温馨提醒：图片仅供参考，商品以实物为准
LM4558N
低噪声双运算放大器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM4558内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。LM4558采用DIP8/SOP8封装形式。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM4558N
- 商品编号
- C725330
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 30mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 15V~22V | |
| 双电源电压(Vee~Vcc) | -22V~22V | |
| 功能特性 | - |
商品概述
LM4558 是一款双路低功耗的差分式运算放大器，可以单电源或双电源供电。具有较高的开环增益、内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。广泛应用于音频放大电路和传统的运算放大电路中。
商品特性
- 内部频率补偿
- 单电源电压范围：4.5V~30V
- 短路保护
- 双电源电压范围：±2.25~±15V
- 低功耗：典型值 500μA @ VCC=5V
- 单位增益带宽:可达 1.2MHz
- 封装形式：DIP-8、SOP-8 、MSOP-8
应用领域
- 传感器信号放大器
- 音频放大器
- 直流增益
- 其它应用领域
