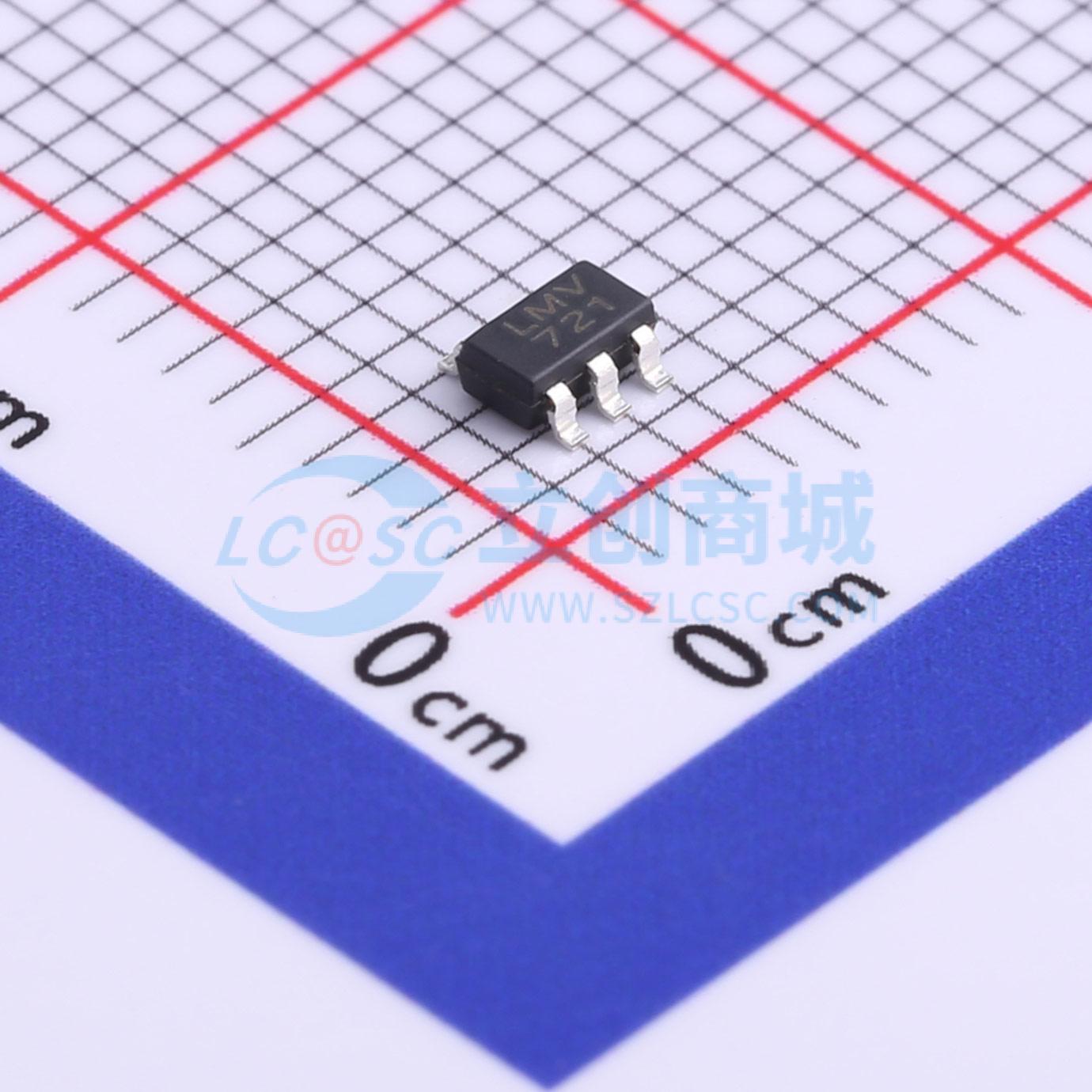

LMV721AM5/TR
10MHz 低噪声低压低功耗运算放大器
- 描述
- 具有11MHz的高增益带宽积、9V/μs的压摆率，在5V时每个放大器的静态电流为1.1mA。具有电源关断禁用功能，可将电源电流降至90nA。设计用于在低电压和低噪声系统中提供最佳性能，能为重载提供轨到轨输出摆幅。输入共模电压范围包括地，最大输入失调电压为3.5mV。工作温度范围为 -40°C至 +125°C，工作电压范围为2.1V至5.5V。单通道版本有多种绿色封装可选，双通道、四通道等版本也有相应绿色封装。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV721AM5/TR
- 商品编号
- C725344
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 功能特性 | - |
商品概述
LMV72xA具有11MHz的高增益带宽积、9V/μs的压摆率，在5V电压下每个放大器的静态电流为1.1mA。LMV72xA旨在为低压和低噪声系统提供最佳性能。它们能为重负载提供轨到轨输出摆幅。输入共模电压范围包括地，LMV72xA的最大输入失调电压为3.5mV。它们在扩展工业温度范围（-40℃到+125℃）内有规定。工作范围为2.1V到5.5V。单通道的LMV721A有绿色SC70 - 5、SOT23 - 5、SOP - 8和MSOP - 8封装。双通道的LMV722A有绿色SOP - 8和MSOP - 8封装。四通道的LMV724A有绿色SOP - 14和TSSOP - 14封装。LMV72xA系列运算放大器是单位增益稳定的，适用于广泛的通用应用。LMV72xA系列封装的小尺寸节省了印刷电路板上的空间，并能设计更小的电子产品。LMV72xA系列可由2.1V到5.5V的单电源或±1.05V到±2.75V的双电源供电。为获得最佳性能，单电源工作时应在VDD引脚附近放置一个0.1µF的陶瓷电容。双电源工作时，VDD和VSS电源都应用单独的0.1µF陶瓷电容接地旁路。LMV72xA系列的低电源电流（每通道典型值1.1mA）有助于最大化电池寿命。它们是电池供电系统的理想选择。LMV72xA系列在宽输入电源电压（2.1V到5.5V）下工作。此外，所有温度规格适用于 - 40°C到+125°C。在整个工作电压范围内，大多数特性保持不变。这些保证确保在单个锂离子电池的整个使用寿命内正常工作。LMV72xA系列的输入共模范围比电源轨超出100mV（VSS - 0.1V到VDD + 0.1V）。这是通过使用互补输入级实现的。正常工作时，输入应限制在该范围内。轨到轨输出摆幅在输出端提供最大可能的动态范围。在低电源电压下工作时，这一点尤为重要。LMV72xA系列的输出电压在轻电阻负载（>100kΩ）下通常能摆幅到离电源轨小于2mV，在中等电阻负载（10kΩ）下能摆幅到离电源轨15mV。LMV72xA系列针对带宽和速度进行了优化，而不是用于驱动容性负载。输出电容会在放大器的反馈路径中产生一个极点，导致过度的峰值和潜在的振荡。如果应用需要处理负载电容，可以考虑两种策略：（1）在放大器输出和负载电容之间串联一个小电阻；（2）通过增加整体噪声增益来降低放大器反馈环路的带宽。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：11MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 高压摆率：9V/µs
- 2V阶跃下达到0.1%的建立时间：0.3µs
- 低噪声：8nV/√Hz @10kHz
- 静态电流：每个放大器1.1mA（典型值）
- 工作温度：-40°C ~ +125°C
- 小封装：
- LMV721A有SOT23 - 5、SC70 - 5、SOP - 8和MSOP - 8封装
- LMV722A有SOP - 8和MSOP - 8封装
- LMV724A有SOP - 14和TSSOP - 14封装
应用领域
- 传感器
- 有源滤波器
- 蜂窝和无绳电话
- 笔记本电脑和个人数字助理
- 音频
- 手持式测试设备
- 电池供电仪器
- A/D转换器
