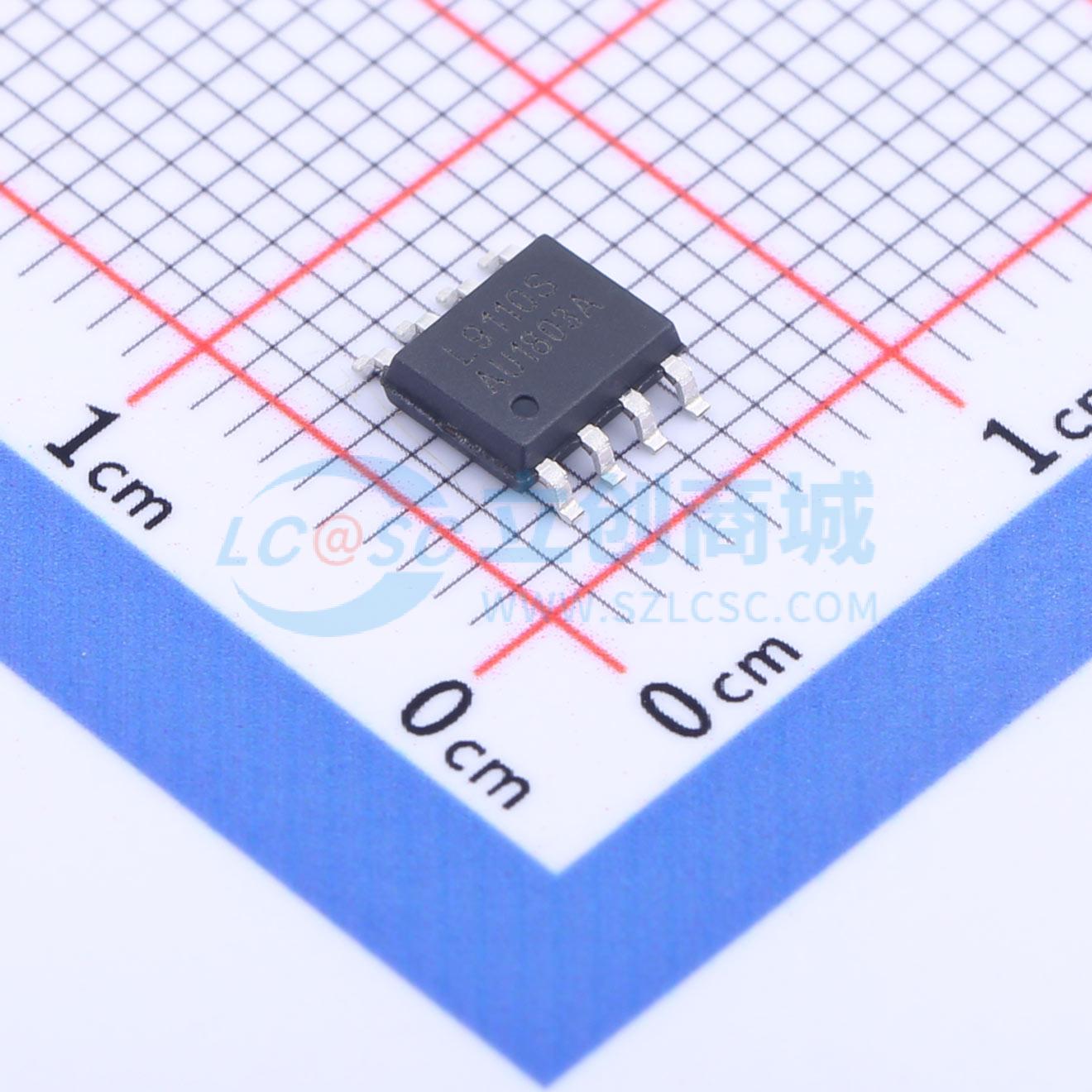

温馨提醒：图片仅供参考，商品以实物为准
L9110SM/TR
常用的直流电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L9110S 是为控制和驱动电机设计的双通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC 之中，使外围器件成本降低，整机可靠性提高。该芯片输入端兼容TTL/CMOS 电平，具有良好的抗干扰性；两个输出端能直接驱动电机做正反向运动，它具备较大的电流驱动能力，每通道能通过800mA 的持续电流，峰值电流能力可达1.5A；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。芯片集成有热关断保护功能模块，检测到芯片PN 结温超过设计阈值时，关断所有电路模块功能。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- L9110SM/TR
- 商品编号
- C725348
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 800mA | |
| 峰值电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~12V | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -20℃~+80℃ |
商品概述
L9110S 是为控制和驱动电机设计的双通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC 之中，使外围器件成本降低，整机可靠性提高。该芯片输入端兼容TTL/CMOS 电平，具有良好的抗干扰性；两个输出端能直接驱动电机做正反向运动，它具备较大的电流驱动能力，每通道能通过800mA 的持续电流，峰值电流能力可达1.5A；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。芯片集成有热关断保护功能模块，检测到芯片PN 结温超过设计阈值时，关断所有电路模块功能。L9110S 可被广泛应用于玩具汽车电机驱动、步进电机驱动和开关功率管等电路上。
商品特性
- 低静态工作电流
- 宽电源电压范围：2.3V~12V
- 具有800mA/CH 通道连续电流输出能力
- 较低的饱和压降
- 输出具有正转、反转和高阻三种状态
- 兼容TTL/CMOS 输出电平，可直接连接MCU I/O
- 输出内置嵌位二极管，适用于感性负载
- 芯片内集成控制和驱动，具备引脚高压保护功能
- 芯片集成热关断保护功能模块，检测到芯片PN 结温超过设计阈值时，关断所有电路模块功能
- 工作温度范围：-20°C~+80°C
- 可提供SOP-8、DIP-8 等封装形式
应用领域
- 玩具马达驱动
- 密码锁、保险箱（密码锁具马达控制）
- 水表、气表
- 电动窗帘 小家电
