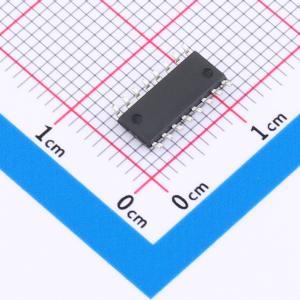

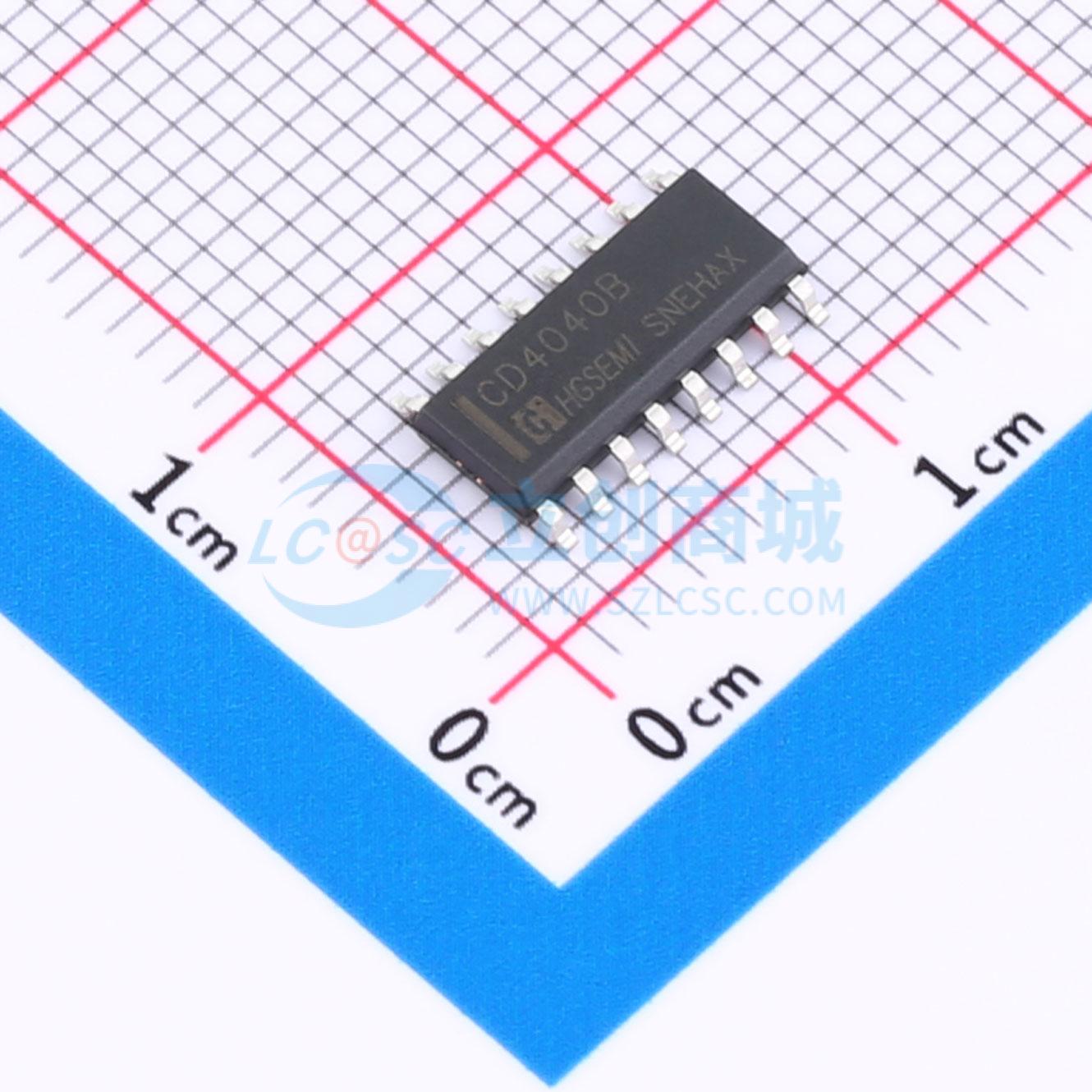

CD4040BM/TR
CMOS 12 级纹波进位二进制计数器/除法器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是14级纹波进位二进制计数器，是12级纹波进位二进制计数器。计数器在每个时钟脉冲的负跳变时加1计数。计数器通过复位输入处的逻辑“1”独立于时钟复位到零状态。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4040BM/TR
- 商品编号
- C725347
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~15V | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计数速率 | 12MHz | |
| 工作温度 | -40℃~+85℃ | |
| 每个元件位数 | 12 | |
| 传播延迟(tpd) | 100ns |
商品概述
CD4040B是一款12级纹波进位二进制计数器。计数器在每个时钟脉冲的负跳变时递增一个计数。计数器可通过复位输入处的逻辑“1”独立于时钟将其重置为零状态。
商品特性
- 宽电源电压范围：1.0V ~ 15V
- 高抗噪性：典型值为0.45 VDD
- 低功耗TTL兼容性：可驱动2个74L或1个74LS
- 中等速度运行：在VDD = 10V时典型值为8 MHz
- 施密特触发器时钟输入
- 封装形式：DIP - 16、SOP - 16、TSSOP - 16
