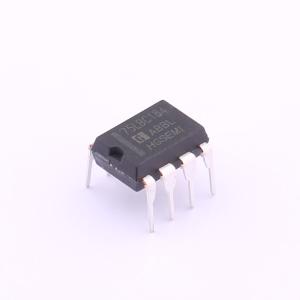

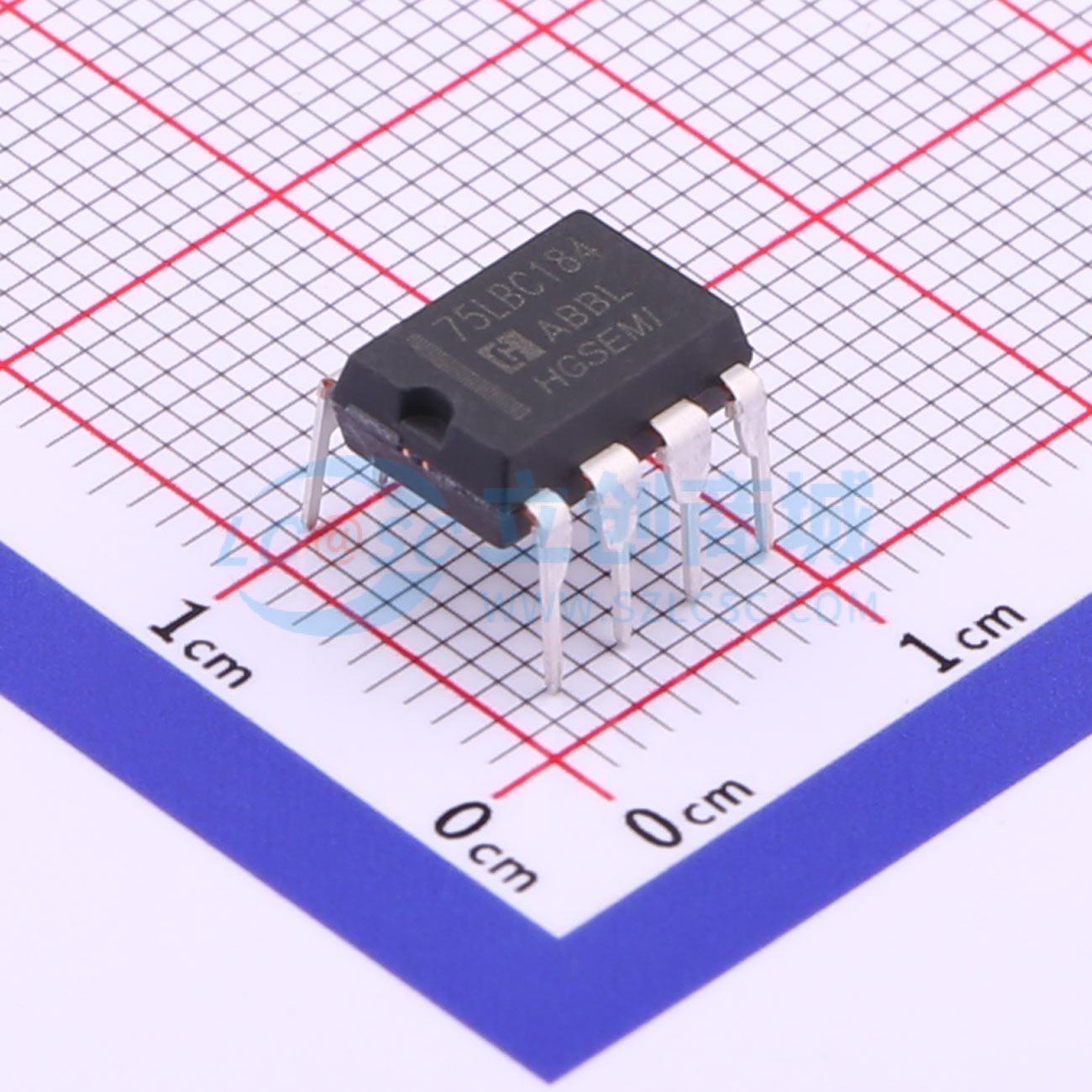

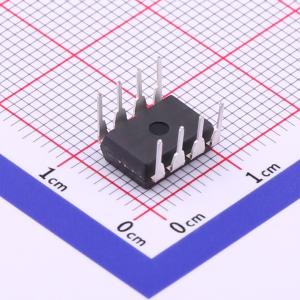

SN75LBC184N

SN75LBC184 和 SN65LBC184 是差分数据线收发器，采用行业标准的 SN75176 封装，并内置了针对高能噪声瞬变的保护功能。这一特性提供了显著的可靠性提升，使其在大多数现有设备中对耦合到数据电缆的噪声瞬变具有更好的抗扰度。使用这些电路可以提供一种可靠的低成本直接耦合（无需隔离变压器）的数据线接口，而不需要任何外部元件。

SN75LBC184 和 SN65LBC184 可承受 400W 峰值（典型值）的过电压瞬变。IEC 61000-4-5 中规定的传统组合波形模拟了过电压瞬变，并建模了一个由开关和次级雷电瞬变引起的单向浪涌。

一个由电压和电流上升时间和下降时间分别定义的双指数函数模拟了组合波。标准的 1.2 µs/50 µs 组合波形如图 1 所示，并在图 15 的测试描述中进行了说明。

该器件还包括一些适用于电气噪声环境中总线式数据总线的额外理想特性，包括工业过程控制应用。差分驱动器设计采用了斜率控制输出，足以传输高达 250 kbps 的数据。斜率控制允许比不受控且更快的电压转换更长的未端接电缆运行和从主干线上延伸出的更长分支长度。独特的接收器设计在输入端悬空（开路）时提供高电平的故障安全输出。SN75LBC184 和 SN65LBC184 接收器还包含相当于四分之一单位负载的高输入电阻，允许在总线上连接多达 128 个类似的设备。

SN75LBC184 的工作温度范围为 0℃ 至 70℃。SN65LBC184 的工作温度范围为 -40℃ 至 85℃。

• 工业网络
• 公用事业计量表
• 电机控制
