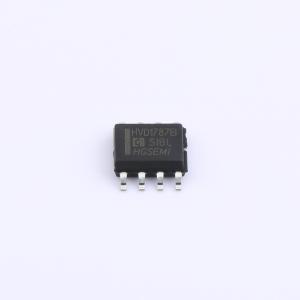

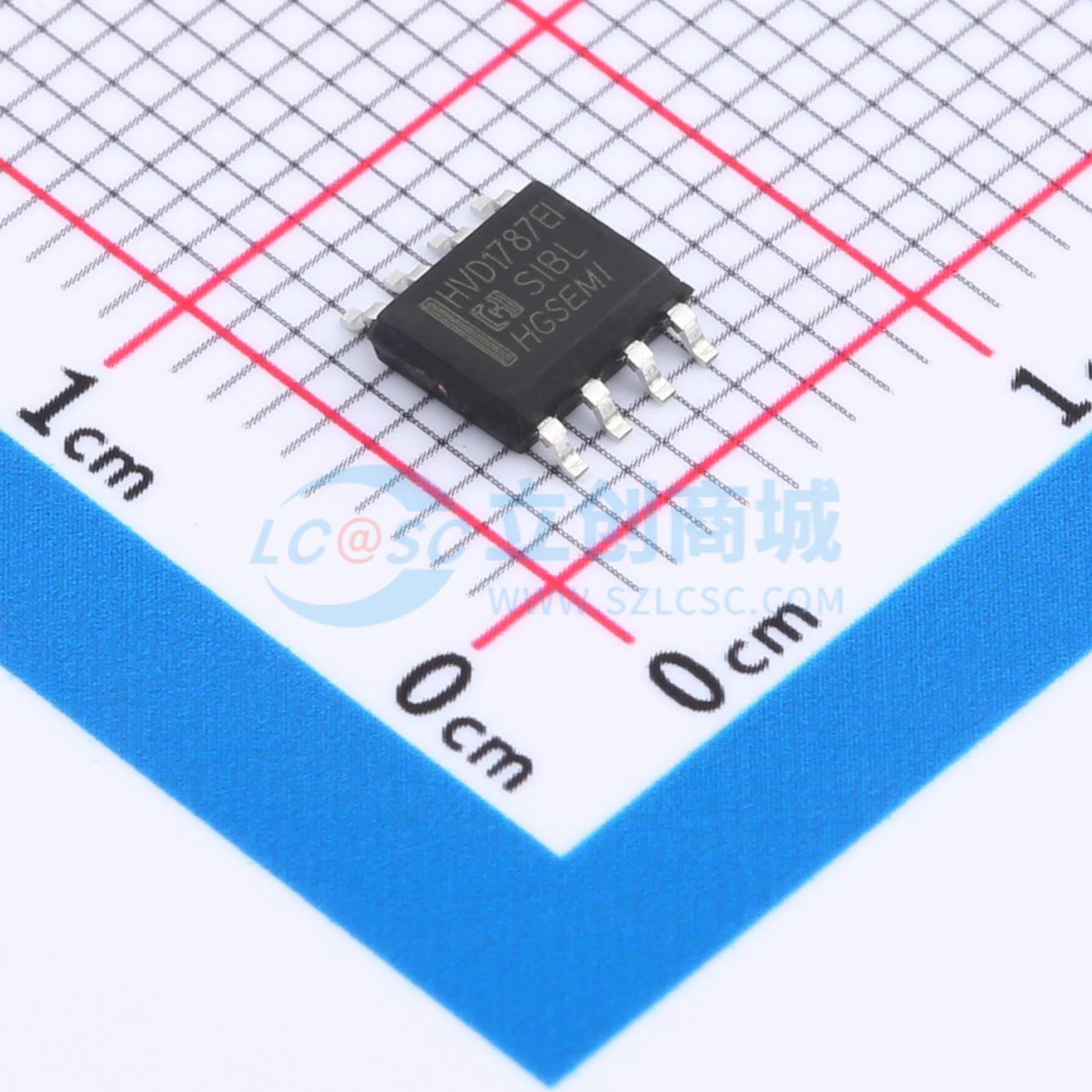

SN65HVD1787EIM/TR
65HVD1787 故障保护型RS-485收发器，具有扩展共模范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些设备设计用于在电源短路、接线错误、连接器故障、电缆挤压和工具误用等情况下生存。它们还对ESD事件具有高防护水平。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SN65HVD1787EIM/TR
- 商品编号
- C725339
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 5mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；失效保护；使能关断 |
商品概述
这些器件旨在承受过压故障，例如直接短路至电源、接线错误故障、连接器失效、电缆挤压以及工具误操作。它们还对ESD事件具有鲁棒性，提供符合人体模型规格的高级别保护。这些器件集成了一个差分驱动器和一个差分接收器，均采用单电源供电。在SN65HVD1785、SN65HVD1786和SN65HVD1787中，驱动器差分输出和接收器差分输入在内部连接，构成适用于半双工（两线制总线）通信的总线端口。在SN65HVD1793中，驱动器差分输出和接收器差分输入是独立的引脚，构成适用于全双工（四线制总线）通信的总线端口。这些端口具有宽共模电压范围，使得器件适用于长电缆传输的多点应用。这些器件的工作温度范围为-40°C到105°C。
商品特性
- 总线引脚故障保护至：> ±70V（HVD1785、86、91、92）；> ±30V（HVD1787、93）
- 共模电压范围（-20V 到 25V）超过TIA/EIA-485标准要求的两倍
- 总线I/O保护：±16 kV JEDEC HBM保护
- 降低单位负载，支持多达256个节点
- 针对开路、短路和总线空闲条件的故障安全接收器
- 低功耗：低待机电源电流，典型值1μA；工作时静态电流ICC为5 mA
- 上电、掉电无毛刺操作
应用领域
- 专为RS-485和RS-422网络设计
