温馨提醒：图片仅供参考，商品以实物为准

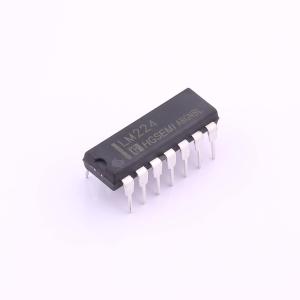

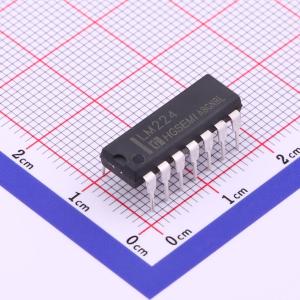

LM224N
四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本电路为高性能、具有四个独立的运算放大器，内含相位补偿电路，适用于收录机和音调系统作音调均衡网络，也用于其他场合。采用14引线双列直插式塑料封装（DIP14），功耗720mW，以及贴片SOP14/TSSOP-14/QSOP-16/QFN-16封装，功耗400mW。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM224N
- 商品编号
- C725321
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.618克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
