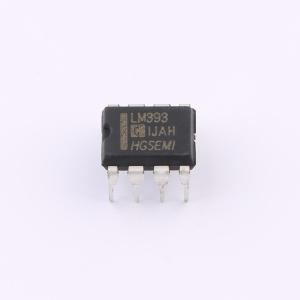

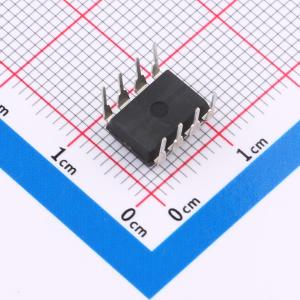

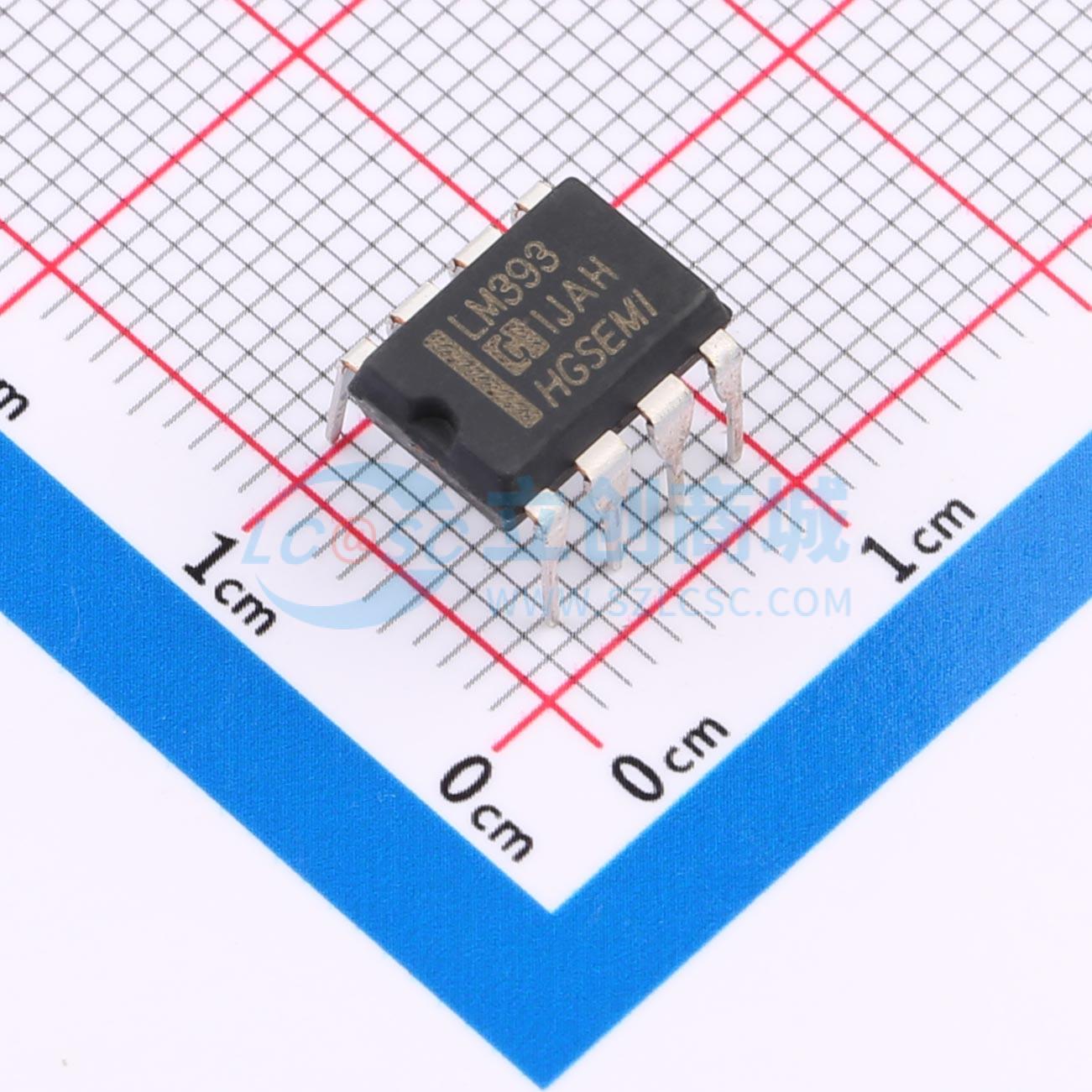

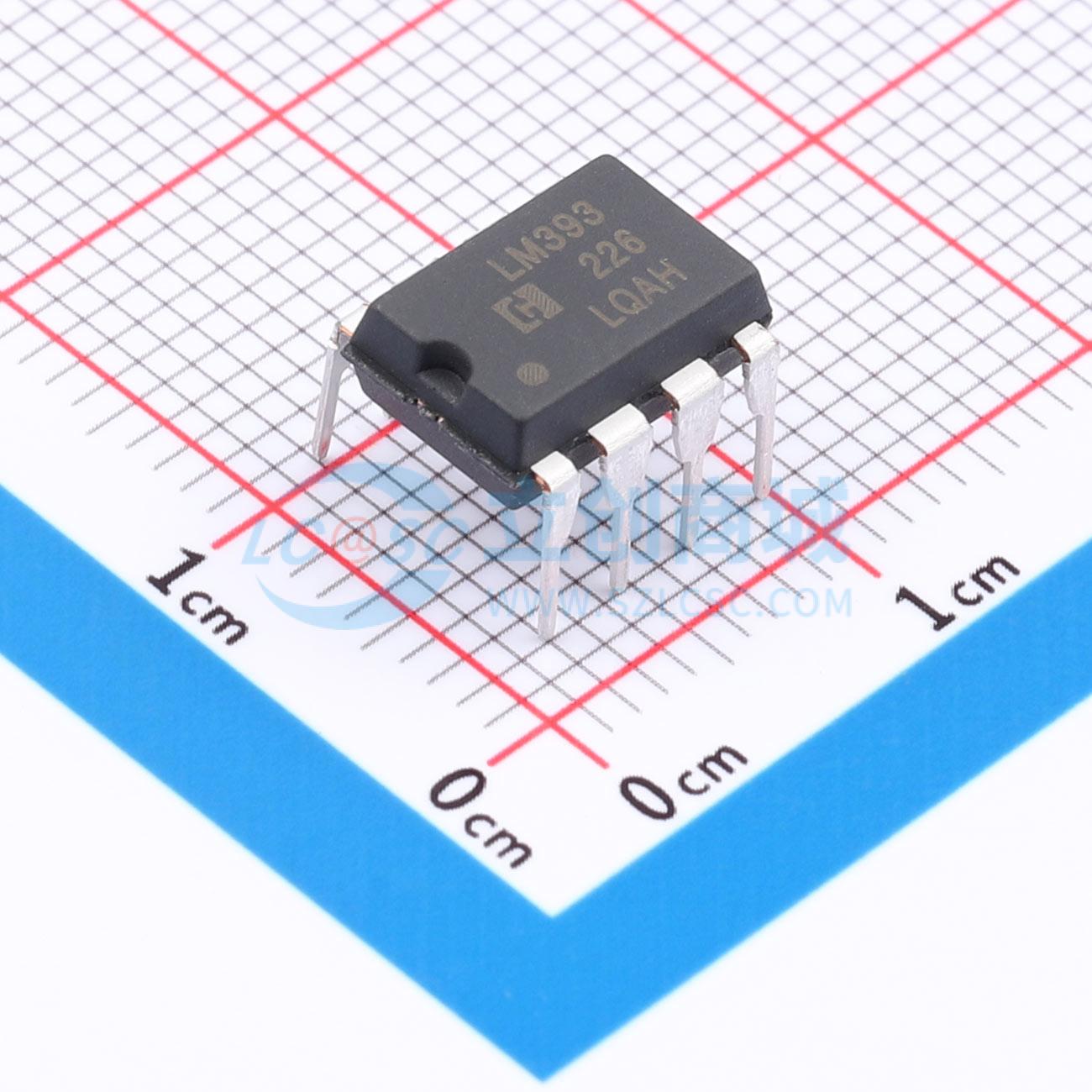

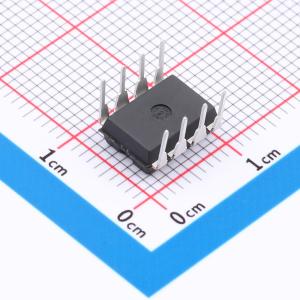

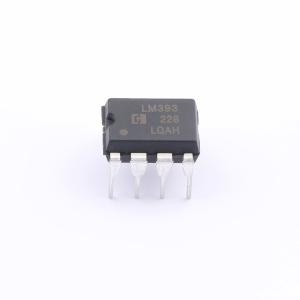

LM393N
双路差分比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM393/LM293 是一款开漏输出的双路电压比较器，可以单电源或双电源供电。具有良好的温度稳定性和输出短路保护的特点。可以直接使用数字系统中的标准 5V 电源供电，而无需增加额外的供电电源。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM393N
- 商品编号
- C725322
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 250nA | |
| 输出类型 | 开漏 | |
| 静态电流(Iq) | 2.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | ±16V | |
| 输入失调电流(Ios) | 5nA | |
| 功能特性 | 失效安全功能 |
商品概述
LM393/LM293是一款开漏输出的双路电压比较器，支持单电源或双电源供电。该器件具有良好的温度稳定性和输出短路保护特性。它可以直接使用数字系统中的标准5V电源供电，无需额外的供电电源。
商品特性
- 单电源电压范围：2V~32V
- 低输出饱和电压：典型值0.1V @ IOL=4mA
- 低功耗：典型值0.6mA @ VCC=5V
- 低输入失调电压：典型值±2mV
- 双电源电压范围：±16V
- 差分输入电压范围：±VCC
- 开漏输出
- 封装形式：DIP-8、SOP-8、MSOP-8、TSSOP-8、SOT-23-8、DFN-8
应用领域
- 电压鉴幅电路
- 电压变换电路
