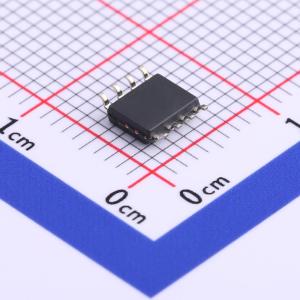

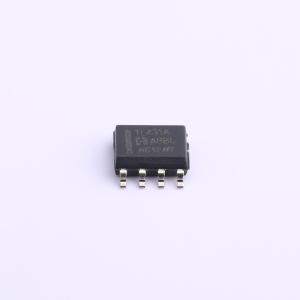

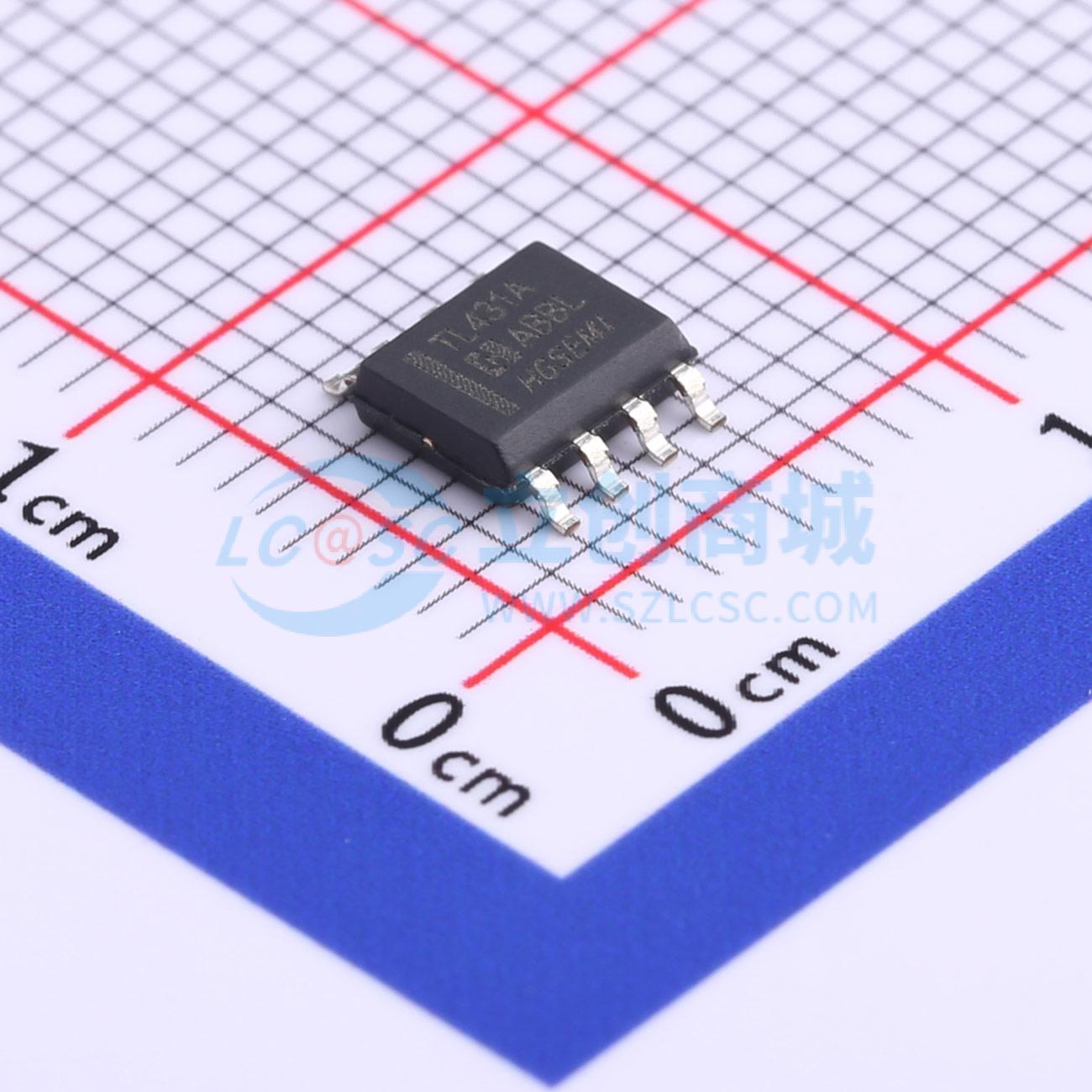

温馨提醒：图片仅供参考，商品以实物为准
TL431AM/TR
可调精密并联稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL431A是三端可调的，全温度范围稳定的并联调整器。具有快速启动、低温漂和低输出阻抗的特性，在开关电源、充电和其他可调调整器应用中是齐纳二极管的理想替代器件。输出电压范围为Vref (2.5V)到最大阴极电压(36V)。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- TL431AM/TR
- 商品编号
- C725318
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 400uA | |
| 工作温度 | -25℃~+125℃ |
商品特性
- 可编程精确的输出电压：2.5V - 36V Programmable Precise Output Voltage from 2.5V to 36V
- 低阴极电流 : 150uA(典型) Low Minimum Cathode Current for Regulation: 150µA(Typ.)
- 低温漂: 5mV (典型) Low Temperature Deviation: 4mV Typical
- 电流能力: 150µA--100mA Sink Current Capacity from 150µA to100mA
- 低输出噪声 Low Output Noise
- 宽工作温度范围 Wide Operating Range: -25°C to 125°C
- 任意容性负载下都能保证稳定工作 Tolerates Capacitive Loads
应用领域
- 充电 Charger
- 电压适配器 Voltage Adapter
- 开关电源 Switching Power supply
- 图形卡 Graphic Card
- 精确电压基准 Precision Voltage Reference
