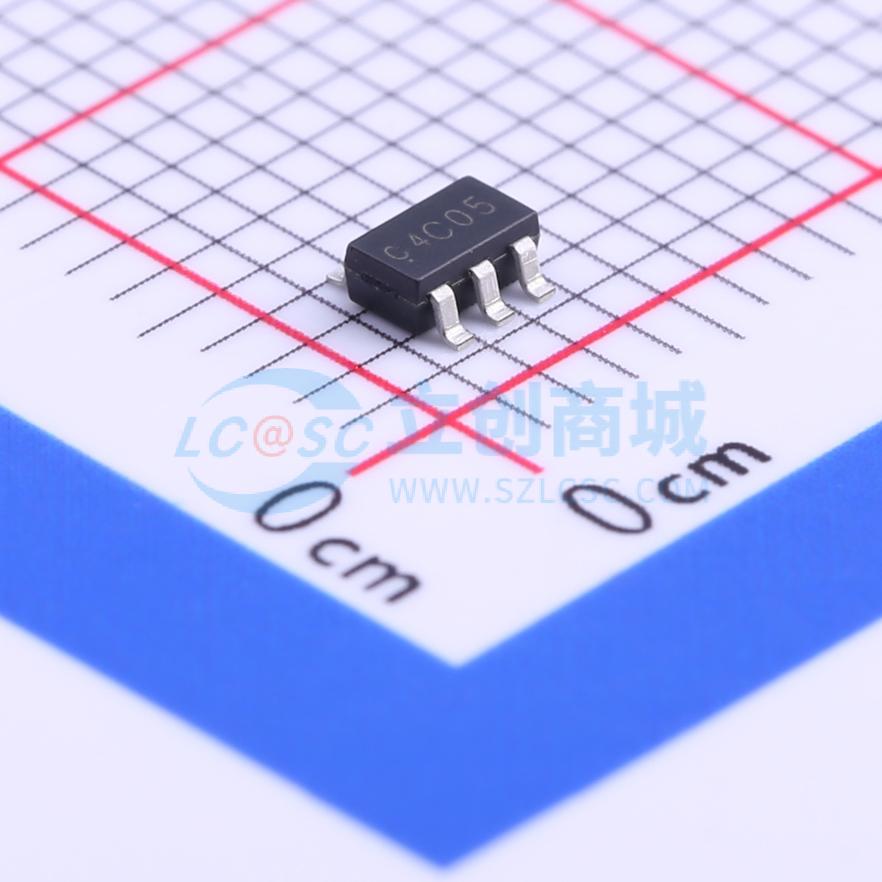

温馨提醒：图片仅供参考，商品以实物为准

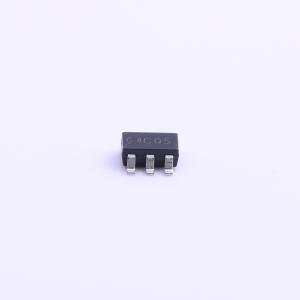

XC9265A331MR-G
超低功耗同步整流降压型PFM DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC9265系列是超低功耗同步整流PFM降压DC/DC转换器,内置0.4Ω Pch驱动器和0.4Ω Nch同步整流开关晶体管,适用于陶瓷电容器。PFM控制实现低静态电流,适用于需要高效率和长电池寿命的电池供电设备。仅需外部电感、Cin和Ct电容器即可构建降压DC/DC电路。
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9265A331MR-G
- 商品编号
- C75267
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 200mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
XC9265 系列是超低功耗同步整流型 PFM 降压 DC/DC 转换器，内置0.4Ω（典型值）P沟道驱动器和0.4Ω（典型值）N沟道同步开关晶体管，设计允许使用陶瓷电容。PFM 控制可实现低静态电流，使这些产品非常适合需要高效率和长电池寿命的电池供电设备。
工作电压范围为2.0V至6.0V。该产品具有1.0V至4.0V（精度：±2.0%）的固定输出电压，步进为0.05V。
在待机状态下，所有电路关闭以将消耗降至0.1μA（典型值）或更低。
内置欠压锁定 (UVLO) 功能，在输入电压低于 UVLO 检测电压时，内部P沟道MOS驱动晶体管被强制关断。此外，XC9265 系列的 UVLO 释放电压为1.8V（典型值）。具备 CL 放电功能的产品可以在待机模式下通过内部开关导通 VOUT 和 GND 之间的电阻来放电 CL 电容，从而快速将输出电压恢复到 GND 电平。
应用领域
- 可穿戴设备
- 智能电表
- 蓝牙单元
- 能量采集装置
- 备用电源电路
- 移动游戏机
- 使用个锂电池的设备
