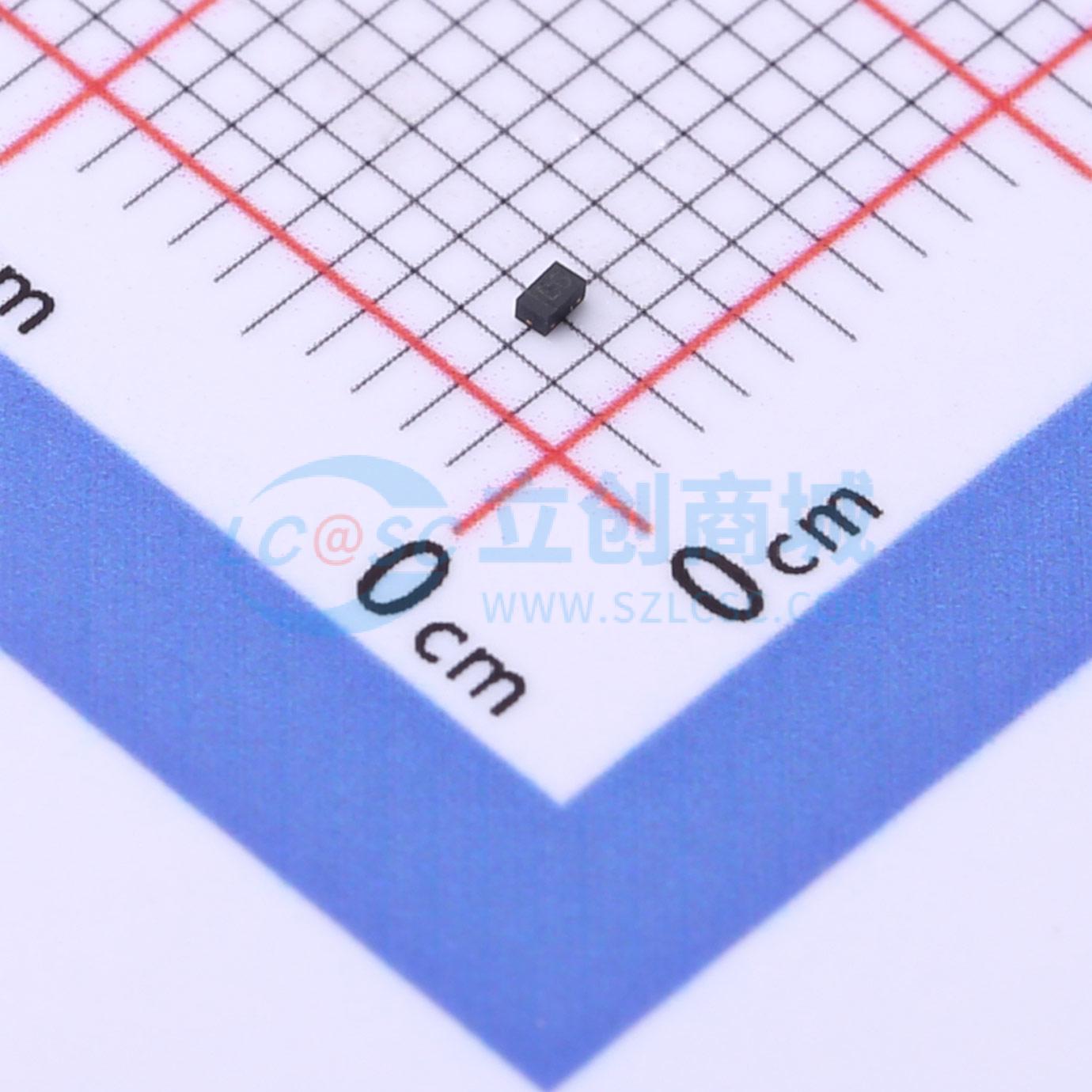

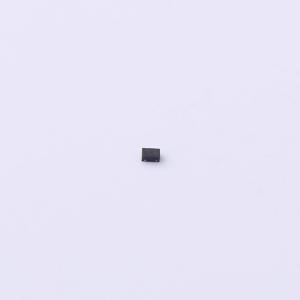

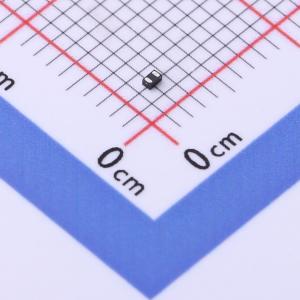

温馨提醒：图片仅供参考，商品以实物为准
SPHV36-01ETG-C
双向ESD 36V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双向SPHV - C系列专为便携式应用、LED照明模块、汽车应用和低速I/O设计。它能保护敏感设备免受静电放电（ESD）和其他过电压瞬变的损害。SPHV - C系列可安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）最高水平的重复性ESD冲击，且性能不会下降。它能以极低的钳位电压安全消散高达8A（SPHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5，第2版，tp = 8/20 μs）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SPHV36-01ETG-C
- 商品编号
- C720046
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 65V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
双向SPHV-C系列专为便携式应用、LED照明模块、汽车应用和低速I/O设计。它能保护敏感设备免受静电放电（ESD）和其他过电压瞬变造成的损坏。 SPHV-C系列可安全吸收高于IEC 61000-4-2国际标准最高等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散高达8A（SPHV12-C）的感应浪涌电流（IEC 61000-4-5，第2版，tp = 8 / 20μs）。
商品特性
- ESD，IEC 61000-4-2，±30kV接触，±30kV空气
- EFT，IEC 61000-4-4，40A（5/50ns）
- 雷电，IEC 61000-4-5第2版，8A（tp = 8 / 20μs，SPHV12-C）
- 低钳位电压
- 低泄漏电流
- 小型SOD882封装有助于节省电路板空间
- 无铅且符合RoHS标准
- 通过AEC-Q101认证（SOD882 ETG系列）
- 侧面外露式引线框架有助于验证可焊性（SPHVxx-KTG-C系列）
应用领域
-LED照明模块-便携式仪器-通用I/O-移动及手持设备-RS232/RS485-CAN和LIN总线
