温馨提醒：图片仅供参考，商品以实物为准

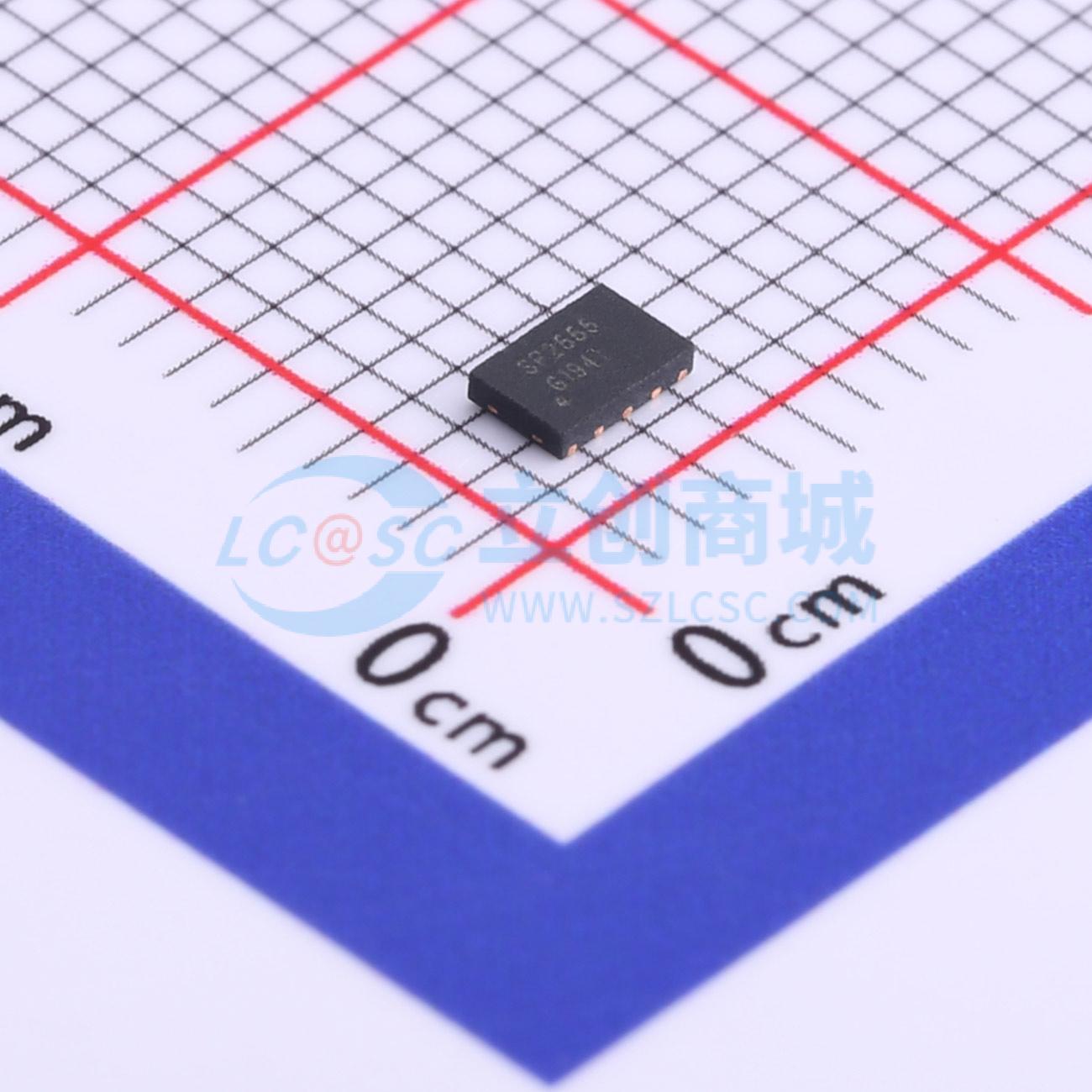

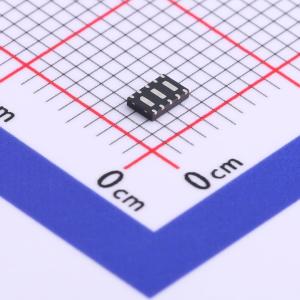

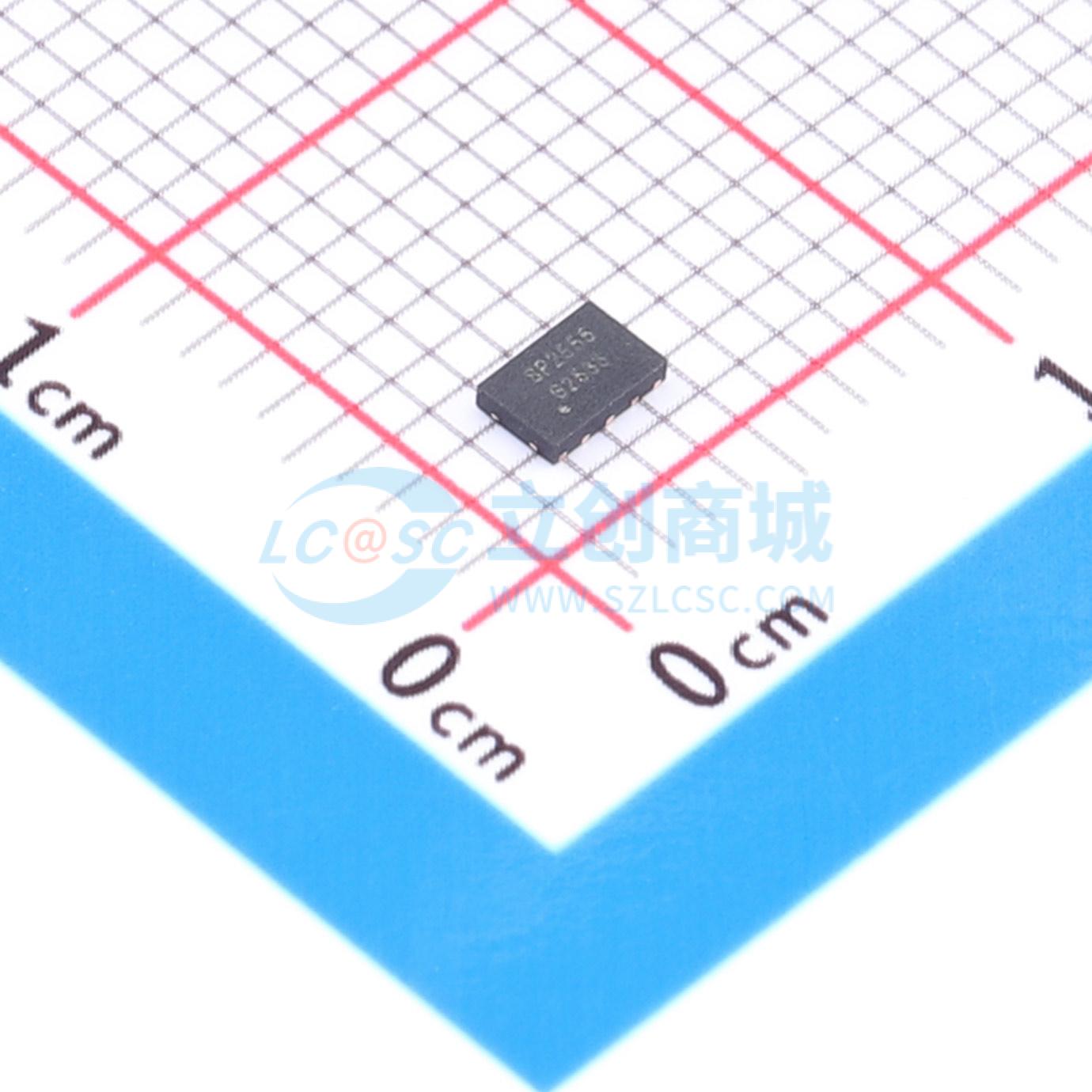

SP2555NUTG
SP2555NUTG
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP2555NUTG
- 商品编号
- C720054
- 商品封装
- UDFN-10(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 45A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1kW | |
| 击穿电压 | - | |
| 类型 | TVS |
商品概述
SP2555NUTG是一款低电容TVS二极管阵列，旨在为高速差分数据线提供静电放电（ESD）、电缆放电事件（CDE）、电快速瞬变（EFT）和雷电感应浪涌保护。它采用μDFN封装（3.0 x 2.0mm），每个组件最多可保护4个通道或2个差分对，最高可承受45A（IEC 61000 - 4 - 5第2版）的浪涌电流和30kV的ESD（IEC 61000 - 4 - 2）。“直通式”设计可最大程度减少信号失真、降低电压过冲，并简化PCB设计。 SP2555NUTG具有低电容和低钳位电压的特点，非常适合用于高速数据接口，如笔记本电脑、交换机等设备中的1GbE应用。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
- EFT，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷电浪涌，45A（符合IEC 61000 - 4 - 5第2版规定的8/20μs波形）
- 每个I/O在0V时典型电容为2.5pF
- 在2.5V时典型漏电流为0.1μA
- μDFN - 10封装针对高速数据线布线进行了优化
- 可为两个差分数据对（4个通道）提供高达45A的保护
- 工作电压和钳位电压低
- 通过AEC - Q101认证
- 无卤素、无铅，符合RoHS标准
应用领域
- 10/100/1000以太网
- 广域网/局域网设备
- 台式机、服务器和笔记本电脑
- LVDS接口
- 集成磁件
- 智能电视
