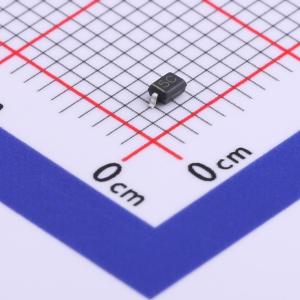

温馨提醒：图片仅供参考，商品以实物为准
SP4021-01FTG-C
双向ESD 5V截止 峰值浪涌电流：24A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP4021 系列元件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可抵御静电放电（ESD）和雷电感应浪涌事件。这些元件每 IEC 61000 - 4 - 5 标准（tp = 8/20μs）可安全吸收高达 25A 的浪涌电流而性能不下降，且每 IEC 61000 - 4 - 2 国际标准可承受最小 ±30kV 的 ESD。低负载电容和高浪涌能力使其非常适合保护以太网等电信端口和其他高速数据接口。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP4021-01FTG-C
- 商品编号
- C720051
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 19.6V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | 750W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.3V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
SP4021 系列元件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可抵御静电放电（ESD）和雷电感应浪涌事件。这些元件每 IEC 61000 - 4 - 5 标准（tp = 8/20μs）可安全吸收高达 25A 的浪涌电流而性能不下降，且每 IEC 61000 - 4 - 2 国际标准可承受最小 ±30kV 的 ESD。低负载电容和高浪涌能力使其非常适合保护以太网等电信端口和其他高速数据接口。
商品特性
- 静电放电（ESD），符合 IEC 61000 - 4 - 2 标准，接触放电 ±30kV，空气放电 ±30kV
- 电快速瞬变脉冲群（EFT），符合 IEC 61000 - 4 - 4 标准，40A（5/50ns）
- 雷电浪涌，25A（符合 IEC 61000 - 4 - 5 第二版定义的 8/20μs）
- 低电容 2.5pF（Q 或 R = 0V）
- 低泄漏电流
- 单向和双向配置
- 小型 SOD323 封装，适配 0805 焊盘
- 湿度敏感度等级（MSL - 1）
- 通过 AEC - Q101 认证
- 无卤、无铅，符合 RoHS 标准
应用领域
- 10/100/1000 以太网
- 计算机及外设
- T1/E1/T3/E3 接口
- 仪器仪表
- USB 1.1/2.0
- 医疗设备
- 电源端口
- USB 3.0 和 3.1
