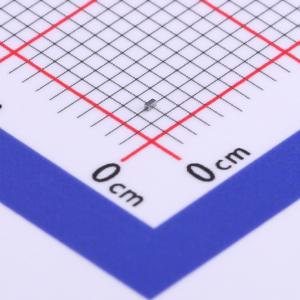

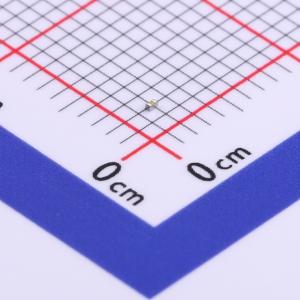

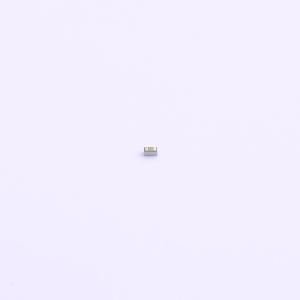

温馨提醒：图片仅供参考，商品以实物为准

SP3022-01WTG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Littelfuse(美国力特)
商品型号: SP3022-01WTG
商品编号: C720053
商品封装: 0201
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

SP3022包含采用专有硅雪崩技术制造的背对背TVS二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收超过国际标准IEC 61000 - 4 - 2规定的最大水平的重复性ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护，低负载电容使其非常适合保护高速数据线，如HDMI、USB2.0、USB3.0和eSATA。

商品特性

无铅且符合RoHS标准
ESD：根据IEC 61000 - 4 - 2标准，接触放电±20kV；空气放电±30kV；根据IEC 61000 - 4 - 4标准，EFT：40A，5/50ns；根据IEC 61000 - 4 - 5第二版标准，浪涌：3A，8/20μs
在VR = 0V（典型值）时，电容低至0.35pF
在5.3V时，漏电流低至100nA（最大值）
采用节省空间的0201和SOD882封装
动态电阻极低（典型值为0.7Ω）
通过AEC - Q101认证（SOD882封装）

应用领域

USB 3.0/USB 2.0/MHL
MIPI摄像头和显示屏
HDMI 2.0、DisplayPort 1.3、eSATA
机顶盒、游戏机
智能手机
外部存储设备
超级本、笔记本电脑
平板电脑、电子阅读器
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.3V
	钳位电压	12V
	峰值脉冲电流(Ipp)	-

	属性	参数值
	峰值脉冲功率(Ppp)	20W
	击穿电压	6.8V
	类型	TVS
