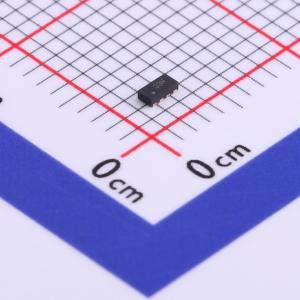

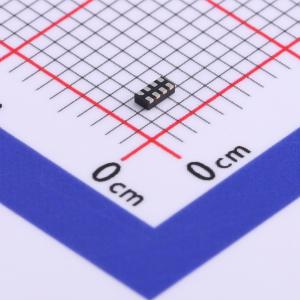

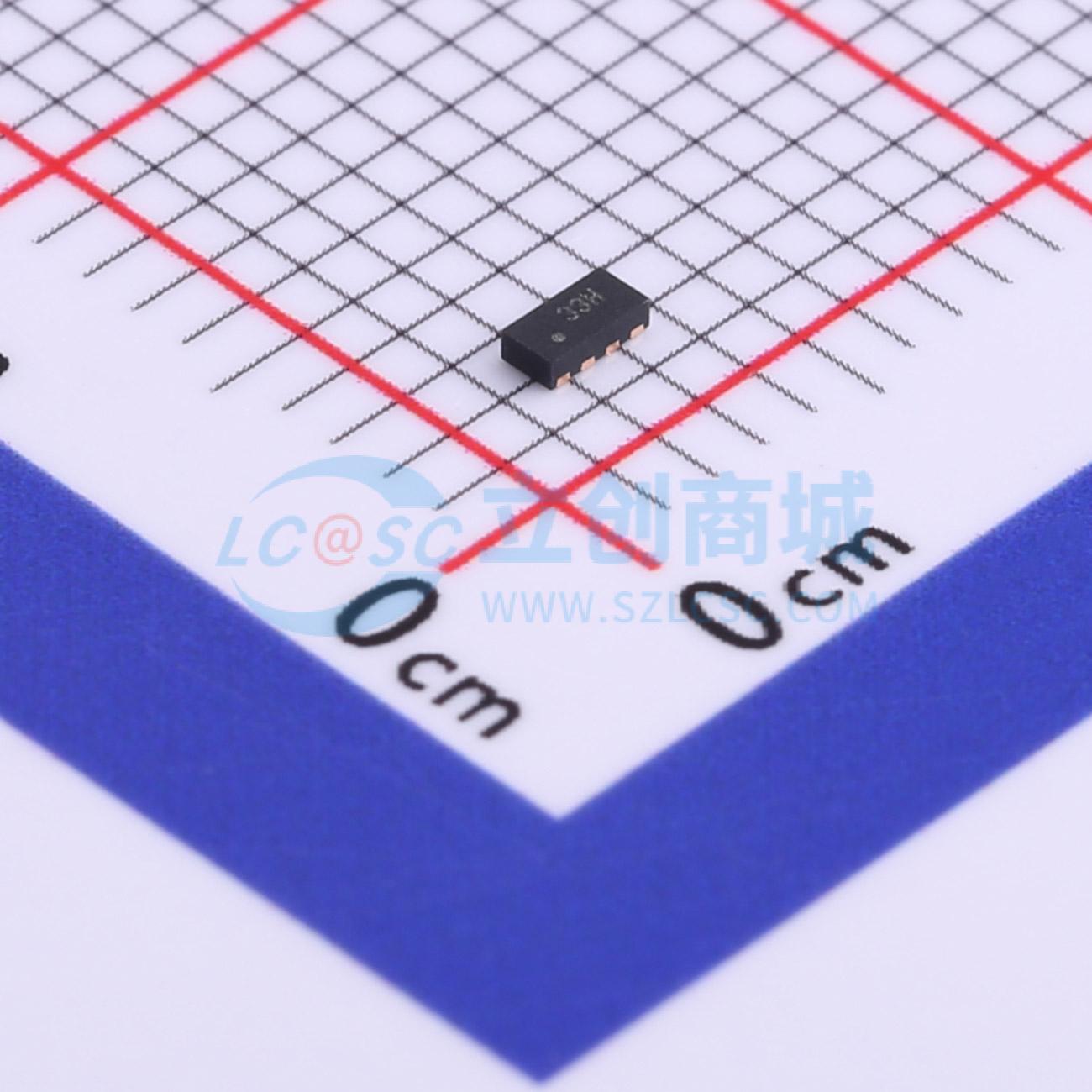

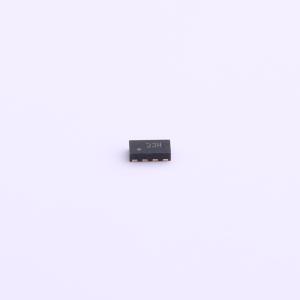

温馨提醒：图片仅供参考，商品以实物为准

SP3312TUTG

ESD 3.3V截止

描述: SP3312T集成了4通道（2个差分对）低电容二极管，用于保护敏感的I/O引脚免受雷击浪涌事件和ESD的影响。这款坚固的器件可根据IEC61000 - 4 - 5标准（tp = 8/20μs）安全吸收高达15A的电流，且性能不会下降，同时符合IEC61000 - 4 - 2国际标准，具备最低±30kV的ESD防护能力。低负载电容使SP3312T非常适合保护高速信号引脚。
品牌名称: Littelfuse(美国力特)
商品型号: SP3312TUTG
商品编号: C720052
商品封装: DFN-8L(1x2)
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

SP3312T集成了4通道（2个差分对）低电容二极管，用于保护敏感的I/O引脚免受雷击浪涌事件和ESD的影响。这款坚固的器件可根据IEC61000 - 4 - 5标准（tp = 8/20μs）安全吸收高达15A的电流，且性能不会下降，同时符合IEC61000 - 4 - 2国际标准，具备最低±30kV的ESD防护能力。低负载电容使SP3312T非常适合保护高速信号引脚。

商品特性

ESD，IEC61000 - 4 - 2，±30kV接触放电，±30kV空气放电
EFT，IEC61000 - 4 - 4，40A（tp = 5/50 ns）
雷击，IEC61000 - 4 - 5，15A（tP = 8/20μs）
每个I/O的典型电容低至1.3pF
在3.3V时典型漏电流低至0.01μA
电容随偏置电压的变化小：典型值为0.3pF（NR = 0至2.5V）
通过AEC - Q101认证

应用领域

10/100/1000以太网
安防摄像机
集成磁组件
工业控制
RJ45连接器
笔记本电脑和台式机
局域网/广域网设备计算机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	13V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	250W
	击穿电压	-

	属性	参数值
	反向电流(Ir)	10nA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.3pF
