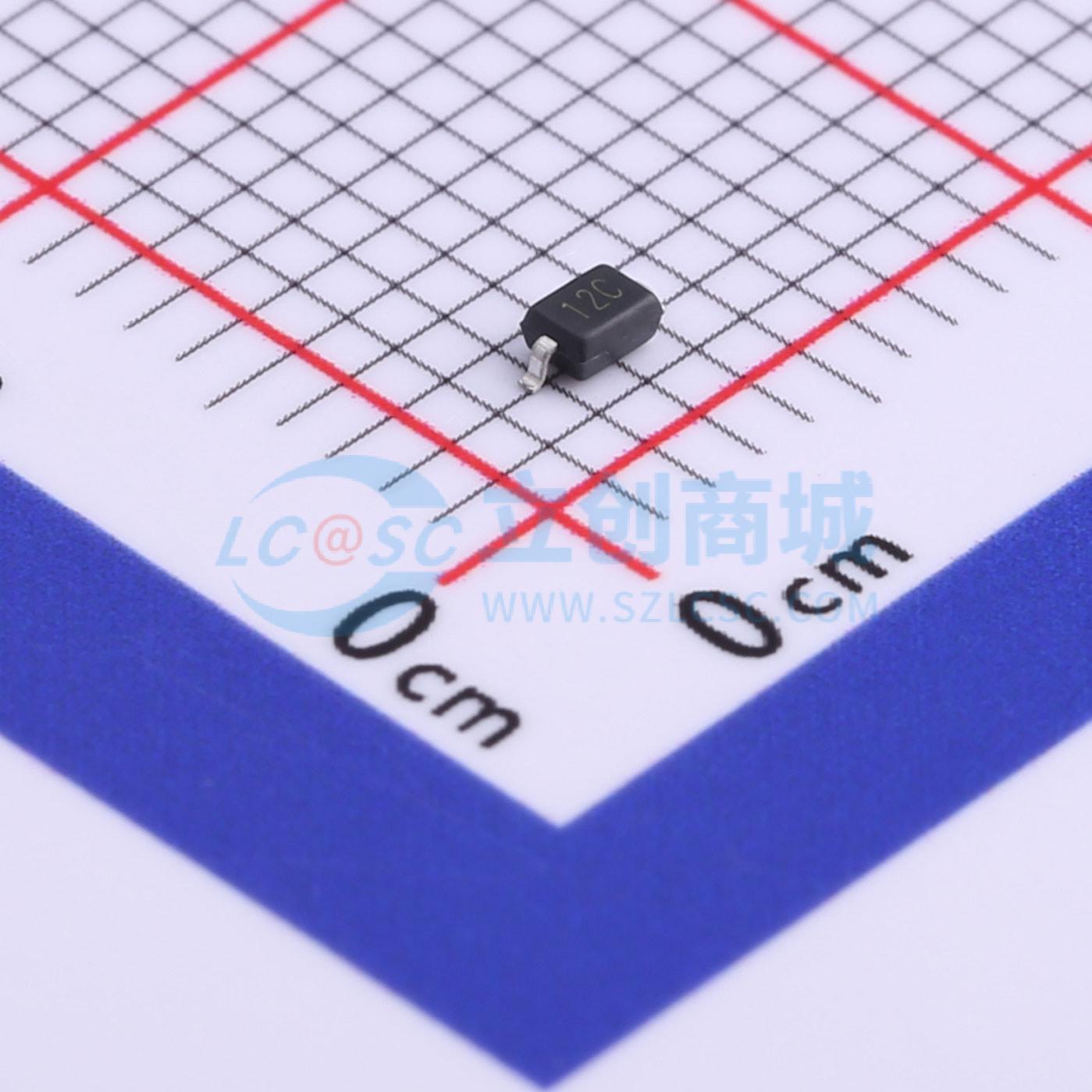

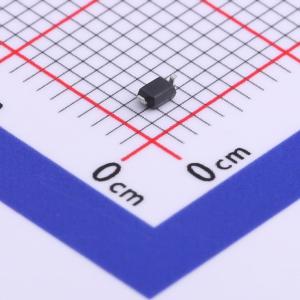

温馨提醒：图片仅供参考，商品以实物为准
SP4022-01FTG-C
单向ESD 12V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP4022系列分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可抵御静电放电（ESD）和雷电感应浪涌事件。这些器件每IEC 61000 - 4 - 5第二版（tp = 8/20μs）可安全吸收高达15A的电流，性能不会下降，且每IEC61000 - 4 - 2国际标准可承受最小±30kV的ESD。低负载电容和高浪涌能力使其非常适合保护诸如xDSL等电信端口以及其他高压、高速传统接口。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP4022-01FTG-C
- 商品编号
- C720050
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品概述
SP4022系列分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可防护ESD和雷电感应浪涌事件。这些器件依据IEC 61000 - 4 - 5第二版标准（tp = 8/20μs）可安全吸收高达15A的电流，且性能不会下降，依据IEC61000 - 4 - 2国际标准，其最小ESD防护能力为±30kV。低负载电容和高浪涌能力使其非常适合保护诸如xDSL等电信端口以及其他高压、高速传统接口。
商品特性
- 依据IEC 61000 - 4 - 2标准，ESD防护能力：接触±30kV，空气±30kV
- 依据IEC 61000 - 4 - 4标准，EFT防护能力：40A（5/50ns）
- 依据IEC 61000 - 4 - 5第二版标准，雷电防护能力：15A（8/20μs）
- 低电容：1.3pF（@ VR = 0V）
- 低泄漏电流
- 单向和双向配置
- 小型SOD323封装，适配0805焊盘
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
应用领域
-xDSL接口-RS-232-RS-485-电源端口-安全设备-仪器仪表-医疗设备-计算机及外设
