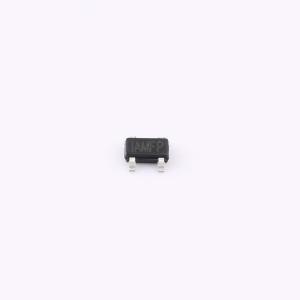

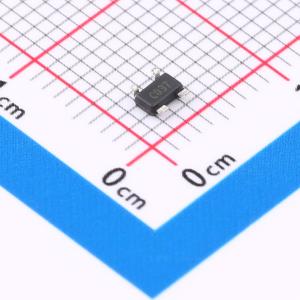

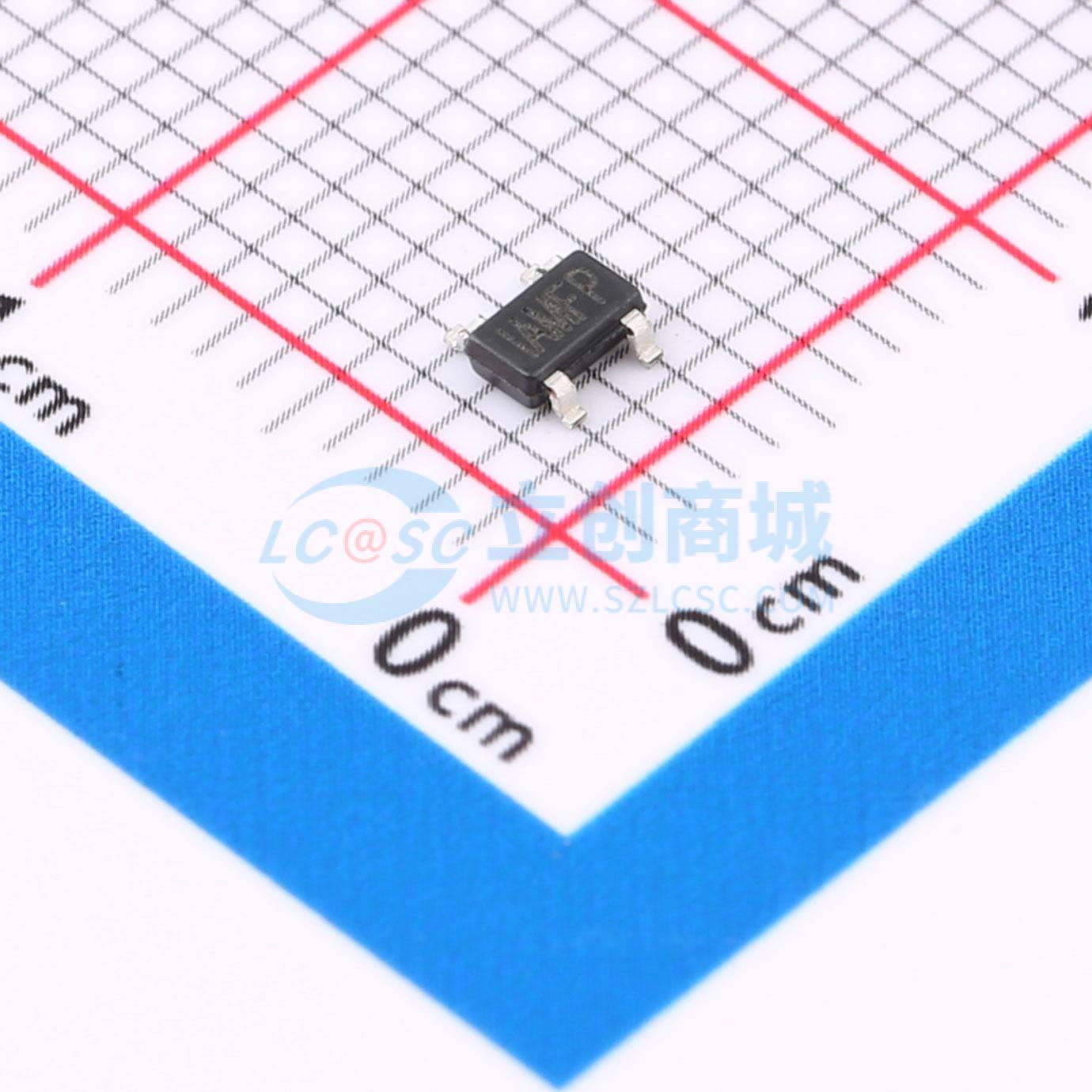

MP2015AGJE-Z
24V、150mA、低静态电流线性稳压器
SMT扩展库PCB免费打样
- 描述
- MP2015A是一款低功耗线性稳压器，可为使用高压电池的系统供电。它具有2.5V至24V的宽输入电压范围、低压差和低静态电源电流。低静态电流和低压差特性使其能够在极低的功率水平下工作。因此，MP2015A非常适合用于低功耗微控制器和电池供电设备。 MP2015A提供多种固定输出电压选项（可按需提供）：1.8V、1.9V、2.3V、2.5V、3.0V、3.3V、3.45V、5.0V；还提供输出可调选项（1.215V至15V）。 该稳压器的输出电流具有内部限流功能，并且该器件具备过载和过热保护功能。 MP2015A还具备热关断和限流故障保护功能，提供QFN - 6（2mmx2mm）、QFN 8（3mm×3mm）和TSOT23 - 4封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2015AGJE-Z
- 商品编号
- C6674566
- 商品封装
- TSOT-23-4
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 24V | |
| 输出电压 | 1.215V~15V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 特性 | 欠压锁定；过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MP2015A是一款低功耗线性稳压器，可为使用高压电池的系统供电。它具有2.5V至24V的宽输入电压范围、低压差和低静态电源电流。低静态电流和低压差特性使其能够在极低的功率水平下工作。因此，MP2015A非常适合用于低功耗微控制器和电池供电设备。 MP2015A提供多种固定输出电压选项（可按需提供）：1.8V、1.9V、2.3V、2.5V、3.0V、3.3V、3.45V、5.0V；还提供输出可调选项（1.215V至15V）。 该稳压器的输出电流具有内部限流功能，并且该器件具备过载和过热保护功能。 MP2015A还具备热关断和限流故障保护功能，提供QFN - 6（2mmx2mm）、QFN 8（3mm×3mm）和TSOT23 - 4封装。
商品特性
- 2.5V至24V输入电压范围
- 采用低容值输出陶瓷电容（>0.47μF）时，静态电源电流稳定在3.3μA
- QFN - 6和QFN - 8封装的指定电流为150mA
- TSOT23 - 4封装的指定电流为100mA
- 负载电流为150mA时，压差为700mV
- 提供固定3.3V输出和可调输出（1.215V至15V）版本
- QFN - 6和QFN - 8封装的输出精度为±2%
- TSOT23 - 4封装的输出精度为±4%
- 指定限流功能
- 热关断和短路保护
- 提供TSOT23 - 4、QFN - 6（2mmx2mm）或QFN - 8（3mmx3mm）封装
应用领域
- 便携式/电池供电设备
- 超低功耗微控制器
- 手机
