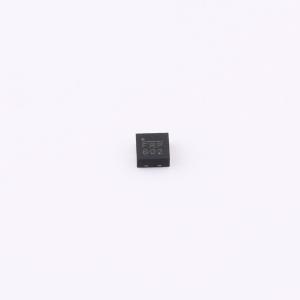

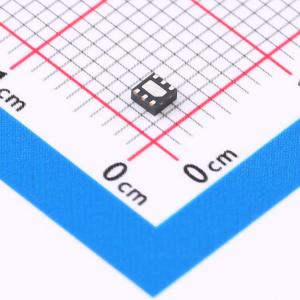

MP2013AGG-5-Z

40V,150mA,低静态电流线性稳压器

SMT扩展库PCB免费打样

描述: 是一款低功耗线性稳压器，为高压电池系统供电。它具有2.5V至40V的宽输入范围、低压差电压和低静态电源电流。低静态电流和低压差电压允许在极低功率水平下运行。提供多种固定输出电压选项：1.8V、1.9V、2.3V、2.5V、3.0V、3.3V、3.45V和5.0V，还提供可调输出选项（1.215V至15V）。稳压器输出电流内部受限；该器件具有过载和过热保护。包括热关断（TSD）和限流故障保护。采用QFN6（2mmx2mm）和QFN8（3mmx3mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2013AGG-5-Z
商品编号: C6674564
商品封装: QFN-6(2x2)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

MP2013A是一款低功耗线性稳压器，可为使用高压电池的系统供电。它具有2.5V至40V的宽输入范围、低压差电压和低静态电源电流。低静态电流和低压差电压使其能够在极低功率水平下运行。MP2013A非常适合用于低功耗微控制器和电池供电设备。 MP2013A提供多种固定输出电压选项：1.8V、1.9V、2.3V、2.5V、3.0V、3.3V、3.45V和5.0V，还提供可调输出选项（1.215V至15V）。稳压器的输出电流具有内部限制；该器件具备过载和过温保护功能。 MP2013A具备热关断（TSD）和限流故障保护功能。它提供QFN6（2mmx2mm）和QFN8（3mmx3mm）封装。

商品特性

2.5V至40V输入范围
3.3μA静态电源电流
使用低容值输出陶瓷电容（>0.47μF）时保持稳定
指定电流为150mA
150mA负载时压差为620mV
提供固定和可调输出（1.215V至15V）版本
输出精度为±2%
指定限流值
热关断功能
指定结温范围为-40°C至+125°C
提供QFN6（2x2mm）和QFN8（3x3mm）封装

应用领域

工业/汽车应用
便携式/电池供电设备
超低功耗微控制器
手机
医学成像

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	58dB@(100Hz)

	属性	参数值
	静态电流(Iq)	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
