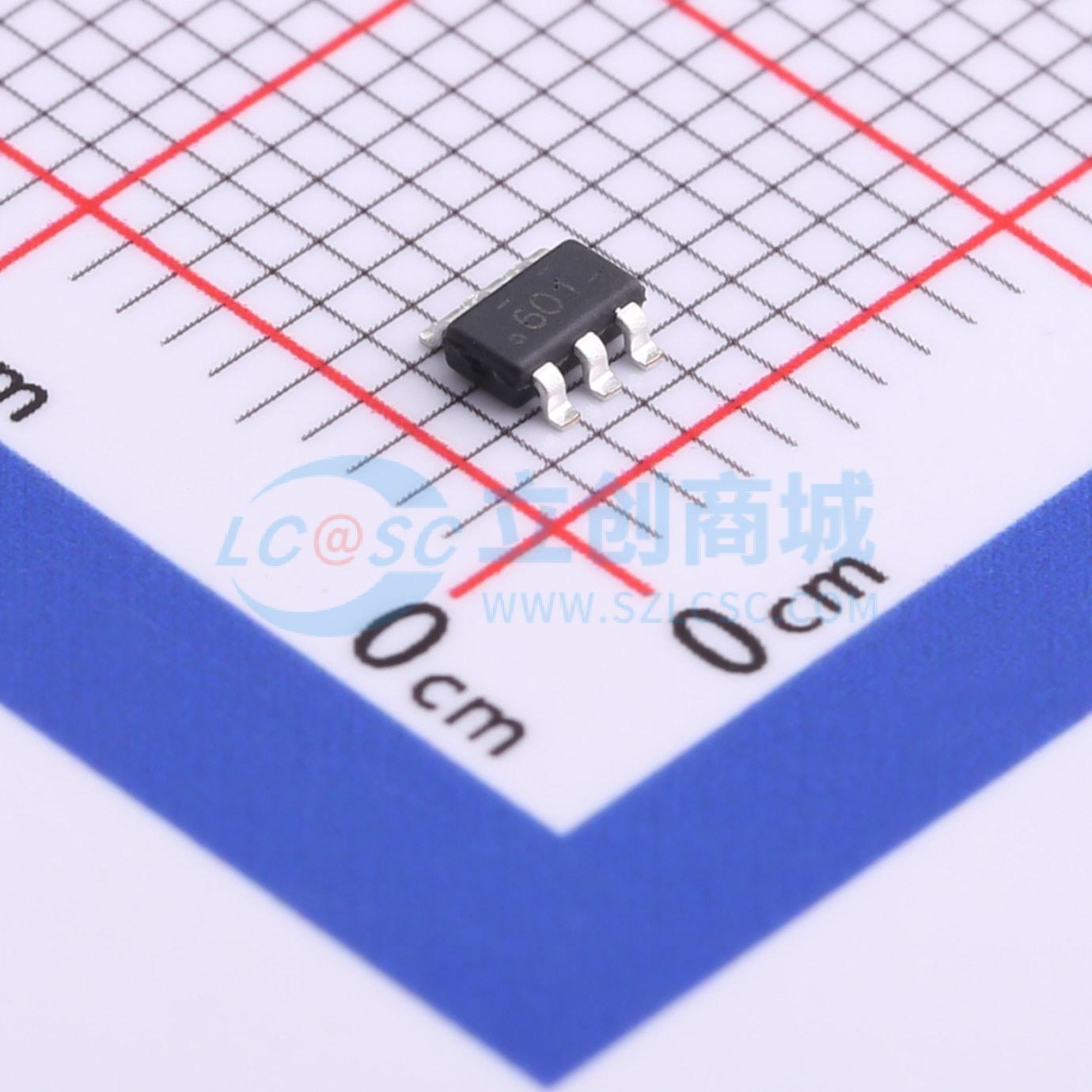

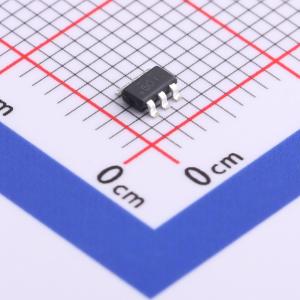

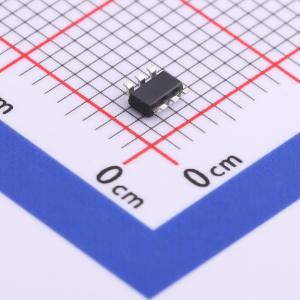

FDC3601N
FDC3601N
- 描述
- 此类 N 沟道 100V 指定 MOSFET 是使用先进的 PowerTrench 工艺生产的,特别适用于最大程度降低导通电阻,同时保持低门极电荷,实现卓越的开关性能。此类器件适用于无法采用更昂贵的 SO-8 和 TSSOP-8 封装的应用,可为其在非常小的占地面积中提供卓越的功率耗散。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDC3601N
- 商品编号
- C719810
- 商品封装
- SuperSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 1A | |
| 导通电阻(RDS(on)) | 500mΩ@10V,1A | |
| 耗散功率(Pd) | 960mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.6V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 153pF@50V | |
| 反向传输电容(Crss) | 1pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些额定电压为100V的N沟道MOSFET采用安森美半导体先进的PowerTrench工艺制造,该工艺经过特别优化,可在降低导通电阻的同时保持较低的栅极电荷,以实现出色的开关性能。 这些器件专为在极小的占位面积内实现卓越的功率耗散而设计,适用于采用体积更大、成本更高的SO - 8和TSSOP - 8封装不切实际的应用场景。
商品特性
- 1.0 A,100 V。VGS = 10 V时,RDS(ON) = 500 mΩ
- VGS = 6.0 V时,RDS(ON) = 550 mΩ
- 低栅极电荷(典型值3.7nC)
- 快速开关速度
- 高性能沟槽技术,实现极低的RDS(ON)
- SuperSOT - 6封装:占位面积比标准SO - 8小72%;低外形(厚度1mm)
应用领域
- 负载开关
- 电池保护
- 电源管理
