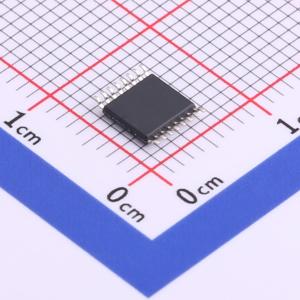

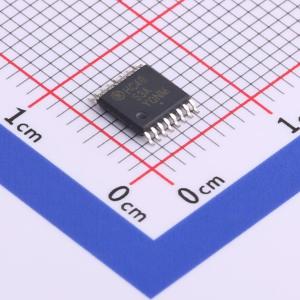

温馨提醒：图片仅供参考，商品以实物为准

MC74HC4053ADTR2G

模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能硅门极 CMOS MC74HC4051A、MC74HC4052A 和 MC74HC4053A 使用硅门极 CMOS 技术来实现快速传播延迟、低导通电阻和低关断漏电流。这些模拟多路复用器/信号分离器控制在整个电源范围（从 VCC 到 VEE）内变化的模拟电压。HC4051A、HC4052A 和 HC4053A 与金属门极 MC14051AB、MC14052AB 和 MC14053AB 的引脚输出相似。沟道选择输入通过模拟开关决定将哪个模拟输入/输出连接到公用输出/输入。启用引脚为高电平时，所有模拟开关都关闭。沟道选择和启用输入与标准 CMOS 输出兼容；带上拉电阻，它们与 LSTTL 输出兼容。此类器件的设计使得基于输入电压的导通电阻 (Ron) 比金属门极 CMOS 模拟开关的 Ron 的线性更强。有关带注入电流保护的多路复用器/信号分离器，请参见 HC4851A 和 HC4852A。
品牌名称: onsemi(安森美)
商品型号: MC74HC4053ADTR2G
商品编号: C719817
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

MC74HC4051A、MC74HC4052A 和 MC74HC4053A 采用硅栅 CMOS 技术，实现了快速的传播延迟、低导通电阻和低关断漏电流。这些模拟多路复用器/解复用器可以控制在整个电源范围（从 Vcc 到 VEE）内变化的模拟电压。通道选择输入决定了哪一个模拟输入/输出将通过模拟开关连接到公共输出/输入。当使能引脚为高电平时，所有模拟开关均关闭。通道选择和使能输入与标准 CMOS 输出兼容；加上上拉电阻后，它们与 LSTTL 输出兼容。这些器件的设计使得导通电阻 (Ron) 在输入电压范围内比金属栅 CMOS 模拟开关的导通电阻 (Ron) 更线性。对于具有注入电流保护功能的多路复用器/解复用器，请参见 HC4851A 和 HC4852A。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	2V~6V；-6V~0V

	属性	参数值
	导通电阻(Ron)	170Ω
	工作温度	-55℃~+125℃
	带宽	120MHz
	传播延迟(tpd)	75ns
