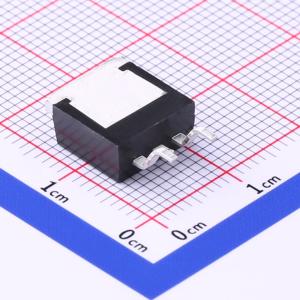

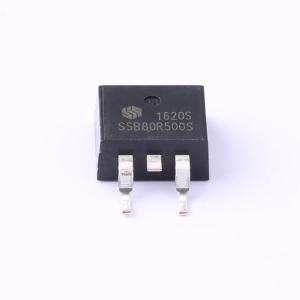

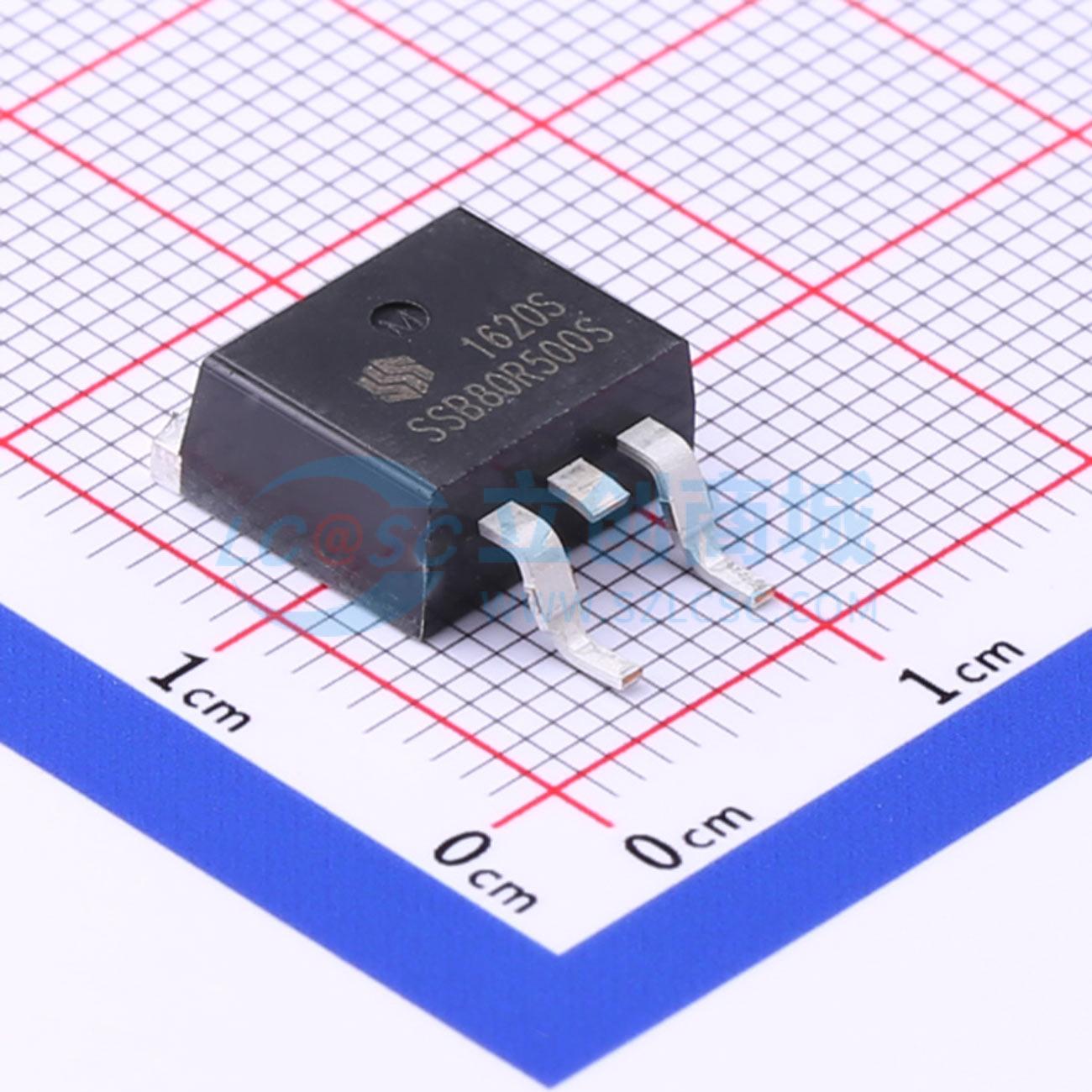

温馨提醒：图片仅供参考，商品以实物为准
SSB80R500S
1个N沟道 耐压:800V 电流:10.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 上海超致
- 商品型号
- SSB80R500S
- 商品编号
- C718959
- 商品封装
- TO-263-2
- 包装方式
- 盒装
- 商品毛重
- 2.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 10.5A | |
| 导通电阻(RDS(on)) | 480mΩ@10V,5.5A | |
| 耗散功率(Pd) | 83W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V@250uA | |
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss@Vds) | 630pF@25V | |
| 反向传输电容(Crss) | 11pF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
SJ-FET是新一代高压MOSFET系列，采用先进的电荷平衡机制，具备出色的低导通电阻和低栅极电荷性能。 这项先进技术经过优化，可最大限度地降低传导损耗，提供卓越的开关性能，并能承受极高的dv/dt速率和更高的雪崩能量。 SJ-FET适用于各种开关模式操作的AC/DC电源转换，以实现更高的效率。
商品特性
- 多外延工艺SJ-FET
- 850V @TJ = 150 °C
- 典型RDS(on) = 0.48Ω
- 超低栅极电荷（典型Qg = 13nC）
- 100%雪崩测试
