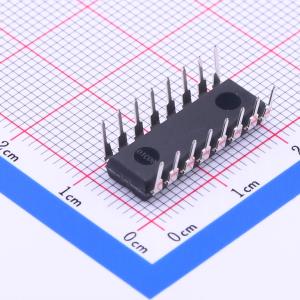

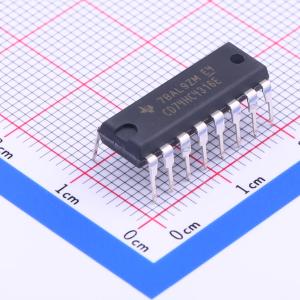

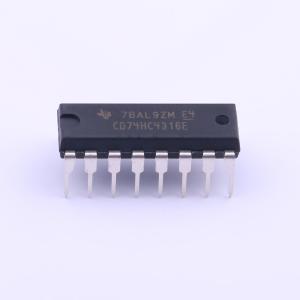

CD74HC4316E
CD74HC4316E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74HC4316 具有电平转换功能的 5V、1:1 (SPST)、4 通道模拟开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4316E
- 商品编号
- C74641
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 工作电压 | 2V~6V；-5V~5V | |
| 导通时间(ton) | 41ns | |
| 导通电阻(Ron) | 45Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 41ns | |
| 工作温度 | -55℃~+125℃ | |
| 带宽 | 200MHz | |
| 传播延迟(tpd) | 12ns |
商品概述
HC4316和CD74HCT4316包含四个独立的数字控制模拟开关，这些开关采用硅栅CMOS技术，在实现与LSTTL相近的运行速度的同时，具备标准CMOS集成电路的低功耗特性。
商品特性
- 宽模拟输入电压范围VCC - VEE：0V至10V
- 当VCC = 4.5V时，为45Ω（典型值）
- 当VCC = 6V时，为35Ω（典型值）
- 当VCC - VEE = 9V时，为30Ω（典型值）
- 快速开关和传播延迟时间
- 与LSTTL输入逻辑直接兼容，VIL = 0.8V（最大值），VIH = 2V（最小值）
- 与CMOS输入兼容，在VOL、VOH时I ≤ 1μA
