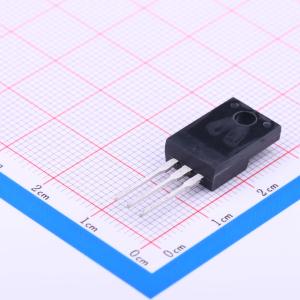

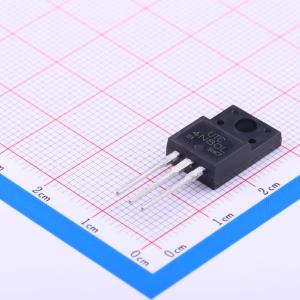

温馨提醒：图片仅供参考，商品以实物为准
4N80L-TF3-T
1个N沟道 耐压:800V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,800V,4A,3Ω@10V
- 品牌名称
- UTC(友顺)
- 商品型号
- 4N80L-TF3-T
- 商品编号
- C74165
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 2.3Ω@10V | |
| 耗散功率(Pd) | 36W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 880pF@25V | |
| 反向传输电容(Crss) | 12pF@25V | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
UTC 4N80是一款N沟道功率MOSFET，采用先进的平面条形和DMOS技术。该技术可实现极低的导通电阻和出色的开关性能，还能在雪崩和换向模式下承受高能脉冲。UTC 4N80广泛应用于高效开关电源。
商品特性
- 当VGS = 10V时，RDS(导通) = 3.0 Ω
- 开关速度快
- 改善了dv/dt能力
- 经过100%雪崩测试
应用领域
- 高效开关电源
