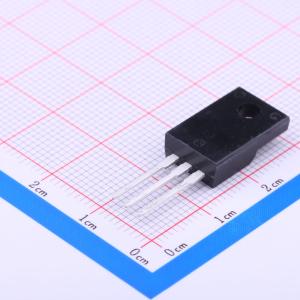

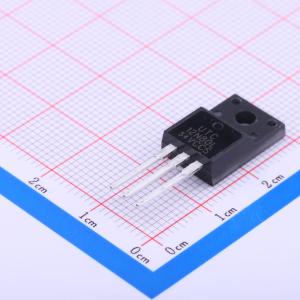

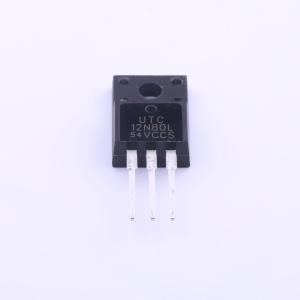

温馨提醒：图片仅供参考，商品以实物为准
12N80L-TF2-T
1个N沟道 耐压:800V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,800V,12A,1Ω@10V
- 品牌名称
- UTC(友顺)
- 商品型号
- 12N80L-TF2-T
- 商品编号
- C74170
- 商品封装
- TO-220F2
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 750mΩ@10V | |
| 耗散功率(Pd) | 51W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 155nC@10V | |
| 输入电容(Ciss) | 4.2nF@25V | |
| 反向传输电容(Crss) | 90pF@25V | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 315pF |
商品概述
UTC 7N70-M 是一款高压功率 MOSFET，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率 MOSFET 通常用于电源、PWM 电机控制、高效 DC - DC 转换器和桥接电路等高速开关应用场景。
商品特性
- 在栅源电压 (VGS) = 10V、漏极电流 (ID) = 3.5A 时，漏源导通电阻 (RDS(ON)) < 1.4 欧姆
- 快速开关能力
- 规定雪崩能量
- 改善 dv/dt 能力，高抗扰性
应用领域
-电源-PWM 电机控制-高效 DC-DC 转换器-桥接电路
