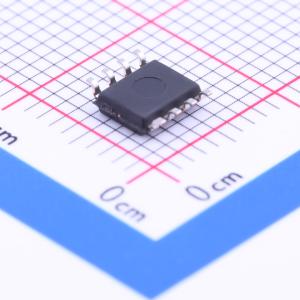

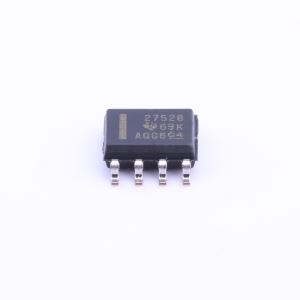

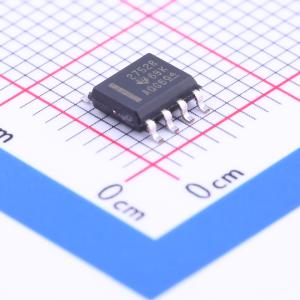

温馨提醒：图片仅供参考，商品以实物为准

UCC27528DR

描述: UCC27528 基于 CMOS 输入逻辑阈值的双路 5A 高速低侧门极驱动器 IC
品牌名称: TI(德州仪器)
商品型号: UCC27528DR
商品编号: C74156
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

UCC2752x系列器件为双通道、高速、低端栅极驱动器件，能够有效驱动MOSFET和IGBT功率开关。UCC2752x采用的设计从本质上降低了直通电流，可向容性负载提供高达5A源电流和5A灌电流的高峰值电流脉冲，具备轨到轨驱动能力，典型传播延迟极小，仅为17ns。此外，该驱动器的两个通道之间的内部传播延迟相匹配，非常适合需要严格时序双栅极驱动的应用，如同步整流器。输入引脚阈值基于CMOS逻辑，是VDD电源电压的函数。高低阈值之间的宽滞后特性提供了出色的抗噪能力。使能引脚基于与TTL和CMOS兼容的逻辑，与VDD电源电压无关。

商品特性

行业标准引脚排列
两个独立的栅极驱动通道
5A峰值源电流和灌电流驱动能力
CMOS输入逻辑阈值（VDD引脚电源电压的函数）
具有滞后特性的逻辑阈值，抗噪能力强
每个输出均有独立的使能功能
输入和使能引脚电压电平不受VDD引脚偏置电源电压的限制
4.5V至18V单电源供电范围
在VDD欠压锁定期间输出保持低电平（确保上电和下电时无毛刺运行）
快速传播延迟（典型值17ns）
快速上升和下降时间（典型值分别为7ns和6ns）
两通道间典型延迟匹配为1ns
输入浮空时输出保持低电平
提供SOIC-8和3mm x 3mm WSON-8封装选项
工作温度范围为-40℃至140℃
输入引脚具备–5V负电压处理能力

应用领域

开关模式电源
DC-DC转换器
电机控制
太阳能电源
新兴宽带隙功率器件（如GaN）的栅极驱动

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	5A

	属性	参数值
	拉电流(IOH)	5A
	工作电压	4.5V~18V
	上升时间(tr)	7ns
	下降时间(tf)	6ns
	工作温度	-40℃~+140℃
