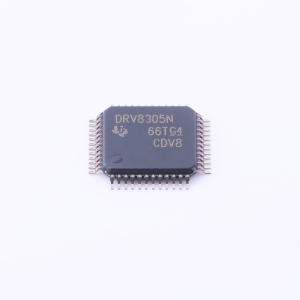

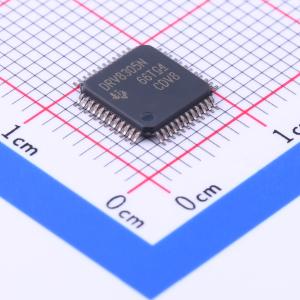

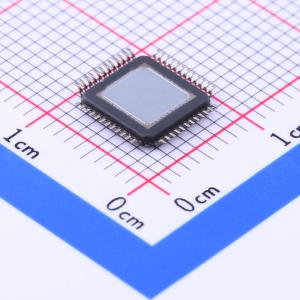

DRV8305NPHPR

带电流并联放大器和电压调节器的三相栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8305 具有电流分流放大器和 SPI 的最大 45V 三相智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8305NPHPR
商品编号: C75602
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

	属性	参数值
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	0V~800mV

商品概述

DRV8305器件是一款用于三相电机驱动应用的栅极驱动IC。该器件提供三个高精度、带温度补偿的半桥驱动器，每个驱动器都能驱动一个高端和一个低端N沟道MOSFET。电荷泵驱动器支持100%占空比和低电压运行。该器件能够承受高达45V的负载突降电压。 DRV8305器件包含三个双向电流检测放大器，用于精确的低端电流测量，支持可变增益设置和可调偏移参考。 DRV8305器件集成了一个稳压器（3.3V或5V），以满足MCU或其他系统的供电需求。该稳压器可直接与标准LIN物理接口连接，以实现低系统待机和睡眠电流。栅极驱动器在切换时采用自动握手机制，以防止电流直通。高端和低端MOSFET的VDS都能被精确检测，以保护外部MOSFET免受过流情况的影响。SPI接口提供详细的故障报告、诊断和器件配置，如电流检测放大器的增益选项、单个MOSFET过流检测和栅极驱动压摆率控制。

商品特性

4.4V至45V工作电压
1.25A和1A峰值栅极驱动电流
可编程的高端和低端压摆率控制
支持100%占空比的电荷泵栅极驱动器
三个集成的电流检测放大器
集成50mA LDO（3.3V和5V可选）
高达200kHz的3路PWM或6路PWM输入控制
单PWM模式换相能力
支持3.3V和5V数字接口
用于器件设置和故障报告的串行外设接口（SPI）
热增强型48引脚HTQFP封装
保护特性：
- 故障诊断和MCU看门狗
- 可编程死区时间控制
- MOSFET直通保护
- MOSFET VDS过流监测
- 栅极驱动器故障检测
- 反接电池保护支持
- 跛行回家模式支持
- 过温警告和关断

应用领域

三相无刷直流（BLDC）和永磁同步（PMSM）电机
持续气道正压通气（CPAP）设备和泵
机器人和遥控玩具
电动工具
工业自动化

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	3
	工作电压	4.4V~45V
	传播延迟 tpLH	200ns
