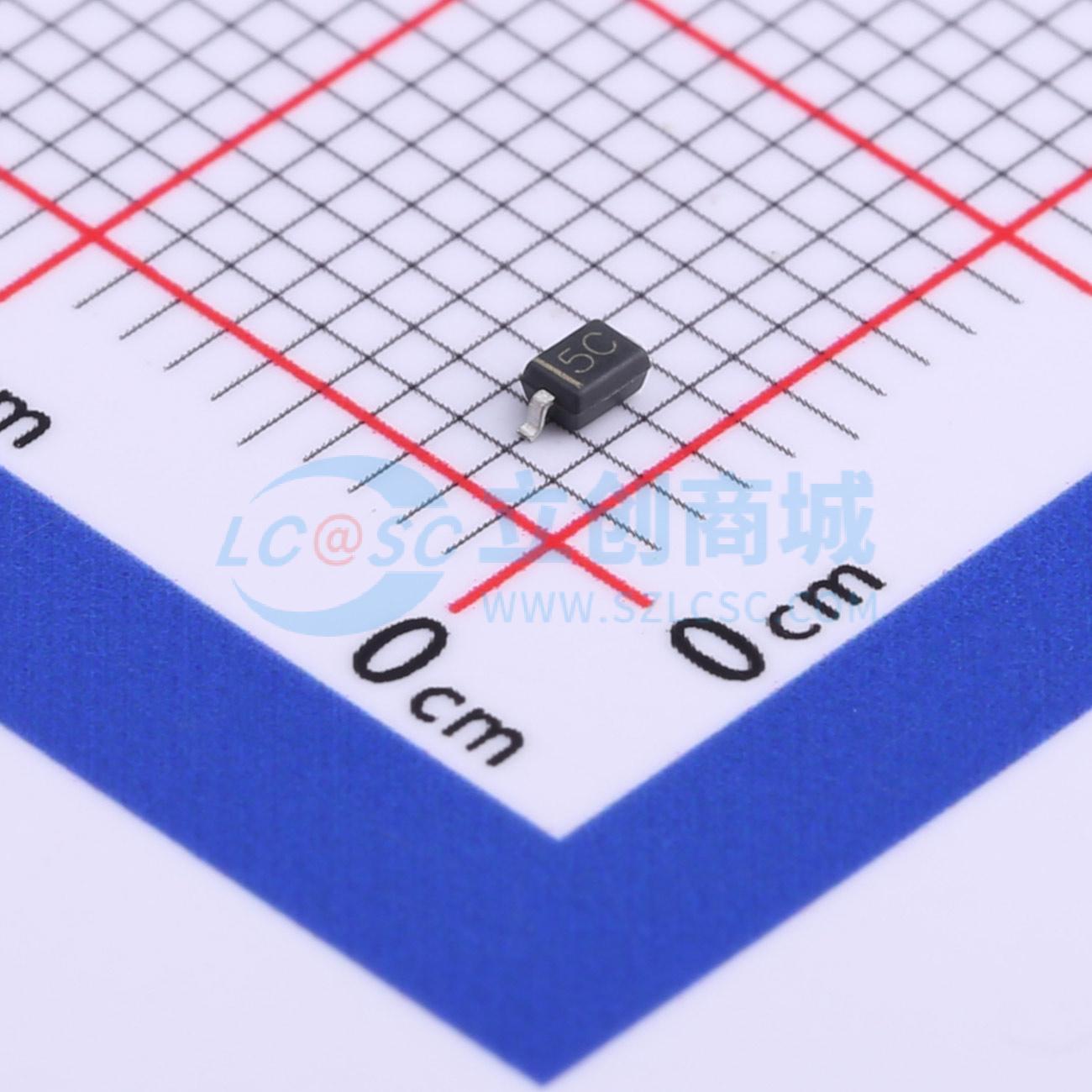

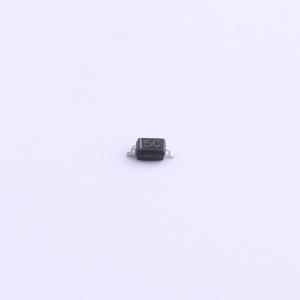

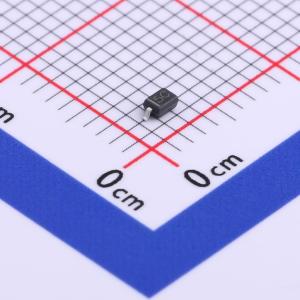

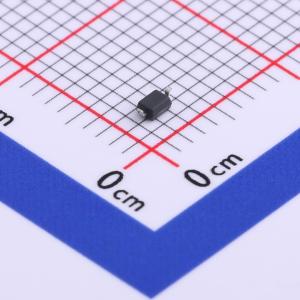

AQ4021-01FTG-C

ESD 5V截止峰值浪涌电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AQ4021 组件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，用于单向或双向保护，以抵御静电放电（ESD）和雷电感应浪涌事件。这些组件可根据 IEC 61000 - 4 - 5 第二版标准安全吸收高达 25A 的浪涌电流（脉冲宽度 tp = 8/20μs），且性能不会下降，同时符合 IEC 61000 - 4 - 2 国际标准，具备最低 ±30kV 的 ESD 防护能力。低负载电容和高浪涌能力使其非常适合保护以太网等电信端口和其他高速数据接口。
品牌名称: Littelfuse(美国力特)
商品型号: AQ4021-01FTG-C
商品编号: C708873
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.021克(g)

商品参数

商品概述

AQ4021 组件分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，用于单向或双向保护，以抵御静电放电（ESD）和雷电感应浪涌事件。这些组件可根据 IEC 61000 - 4 - 5 第二版标准安全吸收高达 25A 的浪涌电流（脉冲宽度 tp = 8/20μs），且性能不会下降，同时符合 IEC 61000 - 4 - 2 国际标准，具备最低 ±30kV 的 ESD 防护能力。低负载电容和高浪涌能力使其非常适合保护以太网等电信端口和其他高速数据接口。

商品特性

静电放电（ESD）防护：符合 IEC 61000 - 4 - 2 标准，接触放电 ±30kV，空气放电 ±30kV
电快速瞬变脉冲群（EFT）防护：符合 IEC 61000 - 4 - 4 标准，40A（脉冲宽度 5/50ns）
雷电浪涌防护：符合 IEC 61000 - 4.5 第二版标准，25A（脉冲宽度 tp = 8/20μs）
低电容：2.5pF（反向电压 VR = 0V）
低泄漏电流
单向和双向配置
小型 SOD323 封装，适配 0805 焊盘尺寸
通过 AEC - Q101 认证
湿度敏感度等级（MSL - 1）
无卤、无铅，符合 RoHS 标准

应用领域

10/100/1000 以太网
仪器仪表
T1/E1/T3/E3 接口
医疗设备
USB 1.1/2.0 接口
CAN 总线保护
电源端口
汽车应用
计算机及外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20.5V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	6.3V
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.5pF
