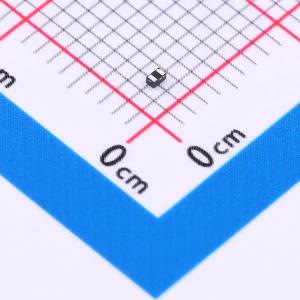

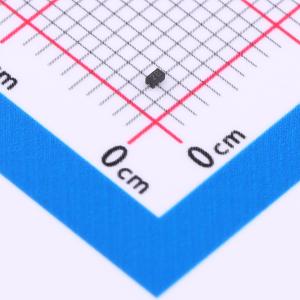

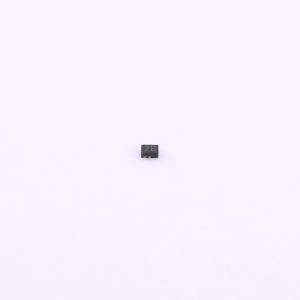

TT0301SBX

双向TVS 3.3V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT 0301 SB X是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为0.45pF，用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。TT 0301 SBX采用符合RoHS标准且无卤的1.0mm x 0.6mm x 0.55mm DFN1006 - 2L封装。
品牌名称: 晶扬电子
商品型号: TT0301SBX
商品编号: C6423768
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01195克(g)

商品参数

商品概述

TT 0301 SB X是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为0.45pF，用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。 TT 0301 SBX采用符合RoHS标准且无卤的1.0mm x 0.6mm x 0.55mm DFN1006 - 2L封装。

商品特性

高速数据线瞬态保护
IEC61000 - 4 - 2（ESD）±8kV（空气）±8kV（接触）
IEC61000 - 4 - 5（雷击）5.5A（8/20µs）
小封装节省电路板空间
保护一条I/O线（双向）
低电容：0V时为0.45pF（典型值）（I/O - I/O）
低泄漏电流：在VRWM（最大值）下为0.01uA
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

应用领域

便携式应用
通信系统
计算机及外设
高速数据线：
- USB 2.0/3.0/3.1
- HDMI 1.4/2.0

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	6V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	33W@8/20us

	属性	参数值
	击穿电压	7V
	反向电流(Ir)	10nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.45pF
