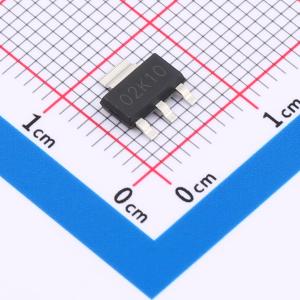

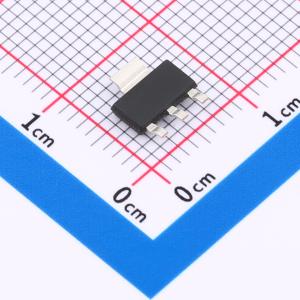

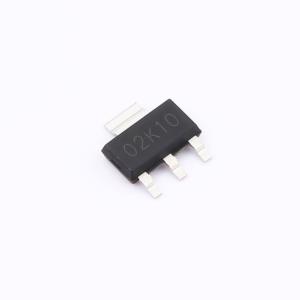

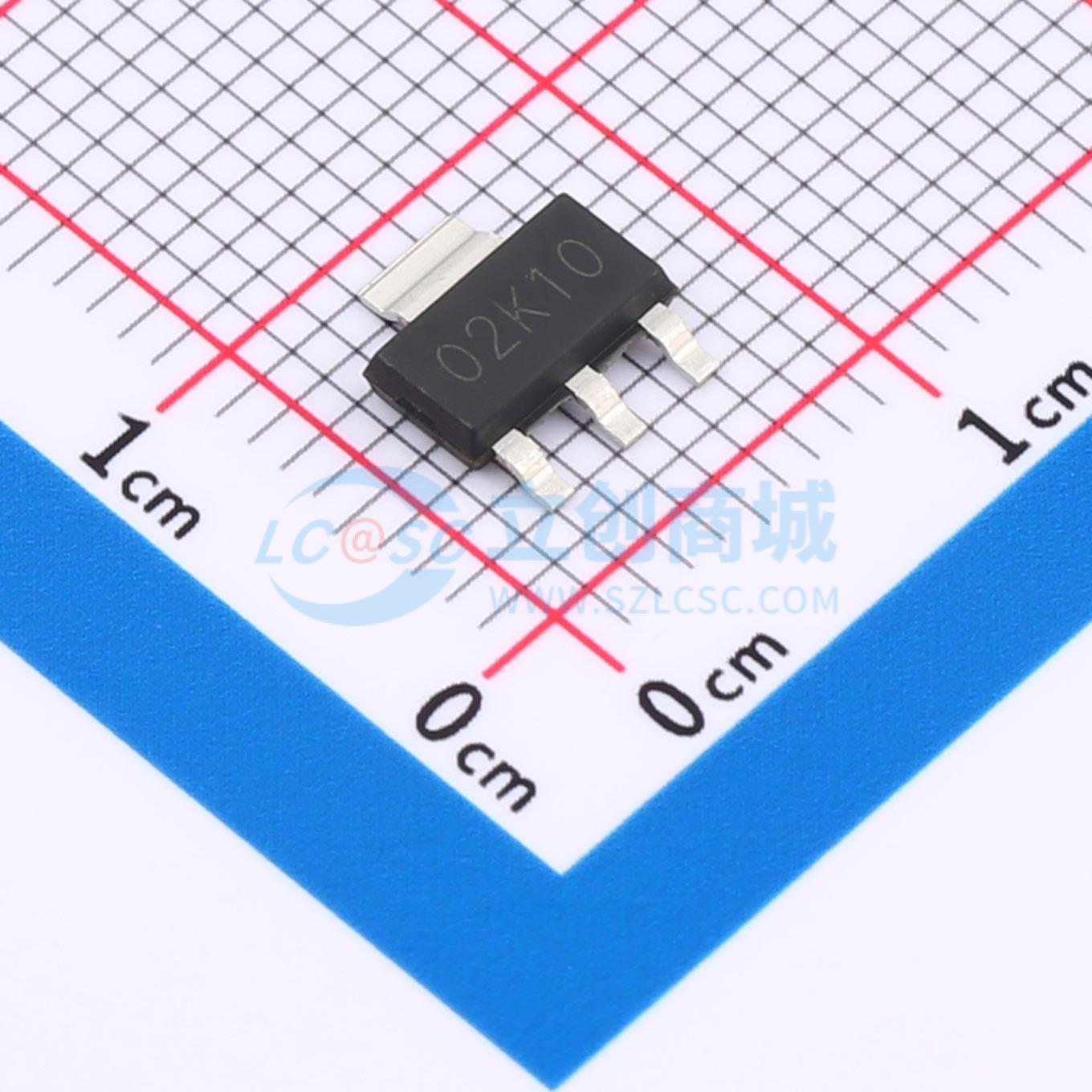

TNM02K100MX
1个N沟道 耐压:100V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：100V, 3A。 RDS(ON) = 250mΩ (Typ.) @ VGS = 10V。 RDS(ON) = 260mΩ (Typ.) @ VGS = 4.5V。 用于超低RDS(ON)的高密度单元设计。 完全表征的雪崩电压和电流。 良好散热的出色封装。应用：网络。 电池管理系统（BMS）
- 品牌名称
- 晶扬电子
- 商品型号
- TNM02K100MX
- 商品编号
- C6423777
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 250mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@10V | |
| 输入电容(Ciss) | 340pF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 92pF |
商品概述
AO4407是高单元密度沟槽式P沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 AO4407符合RoHS标准和绿色产品要求，100%通过EAS保证，具备完整的功能可靠性认证。
商品特性
- 100V,3A
- 当VGS = 10 V时,RDS(ON) = 250 mΩ(典型值)
- 当VGS = 4.5 V时,RDS(ON) = 260 mΩ(典型值)
- 采用高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性全面表征
- 采用散热性能良好的封装
应用领域
- 网络
- 电池管理系统(BMS)
- 手持式电动工具
- DC-DC电源管理
- 音频放大器
