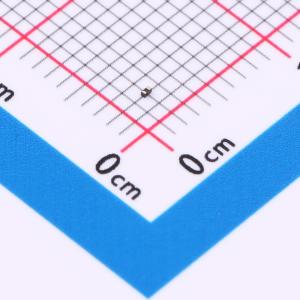

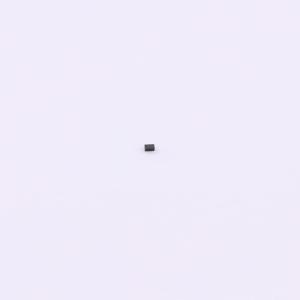

温馨提醒：图片仅供参考，商品以实物为准
TTA0541SAX
双向TVS 5V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TTA0541SA X是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为0.27pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。TTA0541SA X采用符合RoHS标准且无卤的0.6mm x 0.3mm x 0.3mm DFN 0603 - 2L封装。
- 品牌名称
- 晶扬电子
- 商品型号
- TTA0541SAX
- 商品编号
- C6423778
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.01093克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 5.2V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 26W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.2V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.27pF |
商品概述
TTA0541SA X是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容仅为0.27pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。 TTA0541SA X采用符合RoHS标准且无卤的0.6mm x 0.3mm x 0.3mm DFN 0603 - 2L封装。
商品特性
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）±8KV（空气）±8KV（接触）
- IEC61000 - 4 - 5（雷击）5.5A（8/20µs）
- 小封装节省电路板空间
- 保护一条I/O线（双向）
- 低电容：0V时为0.27pF（典型值）（I/O - I/O）
- 低泄漏电流：在VRWM（最大值）下为10nA
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击
- 带A的产品符合AEC - Q101标准
应用领域
- 便携式应用
- 通信系统
- 计算机及外设
- 高速数据线：
- USB 2.0/3.0/3.1（Gen 1）
- eSATA
- DisplayPort
