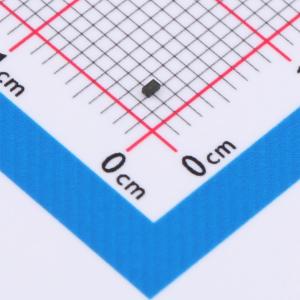

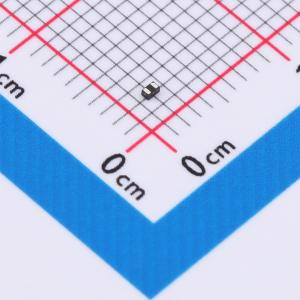

温馨提醒：图片仅供参考，商品以实物为准

TT0501VBX

TVS 5V截止峰值浪涌电流：1A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0501V BX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0501V BX典型电容仅为1.0 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0501VBX采用超小型DFN1006 - 2L封装。每个TT0501VBX器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD耐受性等综合特性，使TT0501VB非常适合高速数据端口和高频线路（如USB 2.0和天线线路）应用，如手机和高清视觉设备。
品牌名称: 晶扬电子
商品型号: TT0501VBX
商品编号: C6423772
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01223克(g)

商品参数

商品概述

TT0501V BX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0501V BX典型电容仅为1.0 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0501VBX采用超小型DFN1006 - 2L封装。每个TT0501VBX器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD耐受性等综合特性，使TT0501VB非常适合高速数据端口和高频线路（如USB 2.0和天线线路）应用，如手机和高清视觉设备。

商品特性

为高速数据线提供瞬态保护 IEC 61000 - 4 - 2（ESD）±25 kV（空气放电）±17 kV（接触放电） IEC 61000 - 4 - 4（EFT）40A（5/50 ns）电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装1.0000×0.6 mm×0.55 mm
保护一条数据、控制或电源线
低电容：2.0 pF（最大值）
低泄漏电流：在VRWM下为0.1 μA（典型值）
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
手机
MDDI端口
USB2.0电源和数据线保护
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(10000个/圆盘，最小起订量 50 个)

个

起订量：50 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	1A@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	2pF
