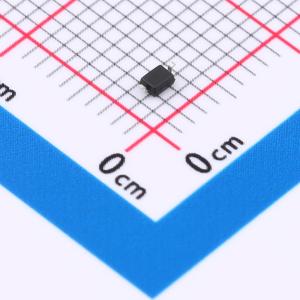

温馨提醒：图片仅供参考，商品以实物为准
TS1501VEX
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2pF |
商品概述
TS1501VEX是一款超低电容的静电放电（ESD）和浪涌保护器，专为高速数据接口提供静电放电保护而设计。TS1501VEX旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（10A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS1501VEX采用SOD - 323封装。超低电容和高ESD鲁棒性的组合特性使TS1501VE非常适合不适合使用阵列的应用场景。TS1501VE的低钳位电压可确保受保护的集成电路承受的应力最小。
商品特性
- 高速数据线瞬态保护
- IEC 61000 - 4 - 2（ESD）±30kV（空气放电）
- ±30 kV（接触放电）
- IEC 61000 - 4 - 4（EFT）80A（5/50ns）
- IEC 61000 - 4 - 5（雷击）10A（8/20μs）
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：15.0V
- 低漏电流
- 响应时间 < 1 ns
- 环保产品且符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外设
- USB接口
