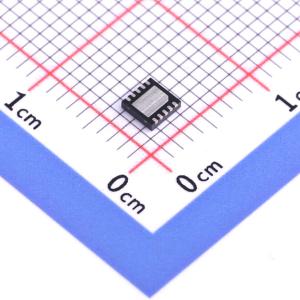

DRV10866DSCR
800mA 无刷直流BLDC电机驱动芯片 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV10866 5V 标称电压、0.85A 峰值无传感器梯形控制三相 BLDC 电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV10866DSCR
- 商品编号
- C701762
- 商品封装
- WSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电机驱动芯片 | |
| 驱动电机类型 | 无刷直流电机 | |
| 工作电压 | 1.65V~5.5V | |
| 输出电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | PWM | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 功能特性 | 马达转速指示；可调电流限制；自动睡眠与唤醒；马达卡锁保护；热关断 |
商品概述
DRV10866是一款三相无传感器电机驱动器，集成功率MOSFET，峰值驱动电流可达680 mA。该器件专门针对低噪声、少外部元件的风扇电机驱动应用设计，内置过流保护，无需外部电流检测电阻。同步整流工作模式可提高电机驱动应用的效率，可输出FG或½ FG信号，通过开漏输出指示电机转速，为三相电机实现了150°无传感器反电动势控制方案。电压浪涌保护方案可防止输入VCC电容在电机加速和减速模式下过充，器件内置多个保护模块，包括UVLO、过流保护、锁定保护和热关断保护。DRV10866采用热效率优良的10引脚、3 mm × 3 mm × 0.75 mm SON（DSC）封装，工作温度范围为-40 ℃ 至 125 ℃。
商品特性
- 输入电压范围: 1.65 V 至 5.5 V
- 集成6个MOSFET，峰值输出电流为680 mA
- 待机模式下极低静态电流，典型值为5 µA
- 总驱动器H+L RDSon 为 900 mΩ
- 无传感器专利反电动势控制方案
- 150°换相
- 同步整流PWM工作模式
- 可选择FG或½ FG开漏输出
- PWM_IN输入频率范围为15 kHz 至 50 kHz
- 锁定检测
- 电压浪涌保护
- UVLO
- 热关断
应用领域
- 笔记本电脑CPU风扇
- 游戏机CPU风扇
- ASIC散热风扇
