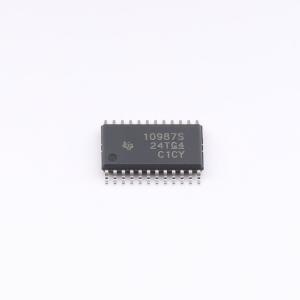

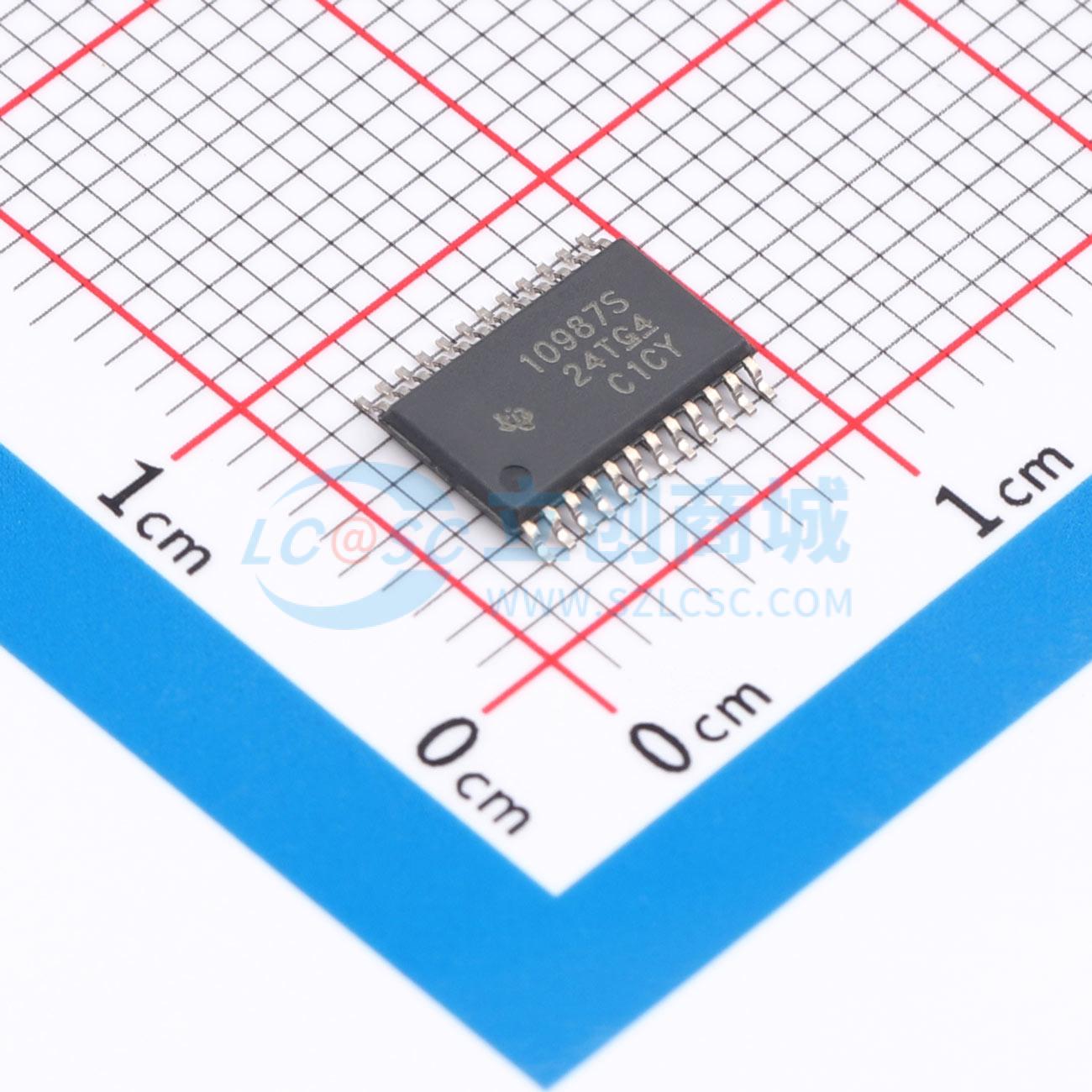

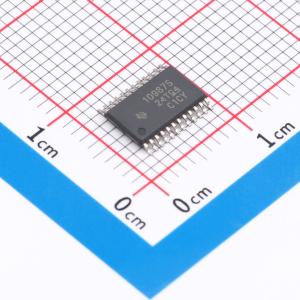

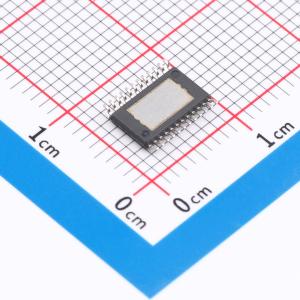

DRV10987SPWPR

DRV10987 器件是一款带有集成式功率MOSFET 的三相无传感器 180° 正弦电机驱动器，可提供高达2A 的连续驱动电流。该器件专为成本敏感型、低噪音、需要少量外部组件的风扇和泵应用而设计，低功耗是一个关键问题。 DRV10987 器件可以低至6.2V 的电源电压将电流传输给电机。如果电源电压高于28V，则器件停止驱动电机并保护DRV10987 电路。 DRV10987 器件采用专有无传感器控制方案来提供持续正弦驱动，可大幅降低换向过程中通常会产生的纯音。该器件的接口设计简单而灵活。可直接通过PWM、模拟、或 I²C 输入控制电机。可同时通过FG 引脚和 I²C 接口获得电机转速反馈。 DRV10987 器件具有一个集成降压稳压器，可高效地将电源电压降至5V，从而为内外部电路供电。3.3V LDO 也可用于为外部电路供电。待机模式(8.5mA) 型号(DRV10987S) 会使稳压器保持运行，而休眠模式 (48μA) 型号(DRV10987D) 会使稳压器停止工作。 用户可通过 I²C 接口对寄存器中的特定电机参数进行重新编程并可对EEPROM 进行编程，以帮助优化既定应用的性能。DRV10987 器件采用带有外露散热焊盘的高效散热型HTSSOP 24 引脚封装。额定工作环境温度范围为 -40°C 至 125°C。

• 工作电压范围：
  • 电机操作：6.2V 至28V
• 总驱动器H + L rDS(on)：250mΩ，TA = 25°C 时
• 驱动电流：2A 持续绕组电流（峰值为3A）
• 正弦 180° 无传感器换向方案
• 用于EMI 管理的可配置输出PWM 压摆率和频率
• 初始位置检测算法可避免启动过程中回旋
• 无需外部检测电阻器
• 灵活的用户接口选项：
  • I²C 接口：访问命令和反馈寄存器
  • 专用的SPEED 引脚：接受模拟或PWM 输入
  • 专用的FG 引脚：提供TACH 反馈
• 可通过EEPROM 定制旋转曲线
• 使用DIR 引脚进行正向/反向控制
• 集成式降压转换器：5V，100mA
• 集成式LDO：3.3V，20mA
• 待机电流：8.5mA
• 待机型号的电源电流为 8.5mA (DRV10987S)
• 休眠型号的电源电流为 48μA (DRV10987D)
• 保护特性：
  • 过流保护（相间保护、相接地保护和相到 VCC 短路保护）
  • 锁定检测可检测转子锁定条件
  • 防电压浪涌(AVS) 保护
  • 欠压锁定(UVLO)
  • 过压保护
  • 热警告和热关断
• 热增强型封装

• 落地扇和吊式风扇
• 空气净化器和加湿器
• 烘干机循环风扇
• 排水泵和抽水机
• 三相BLDC 电机和PMSM 电机
