DRV8704DCPR

DRV8704是一款适用于工业设备应用的双路刷式电机控制器。该器件可控制配置为双H桥的外部N沟道MOSFET。 该器件使用自适应消隐时间和各种电流衰减模式（包括自动混合衰减模式）对电机电流进行精确控制。 通过一个简单的PWM接口即可轻松与控制器电路相连。SPI串行接口用于对器件的工作模式进行编程。输出电流（转矩）、栅极驱动器设置以及衰减模式均可通过SPI串行接口进行编程。 该器件的内部关断功能可提供过流保护、短路保护、栅极驱动器故障排除、欠压锁定(UVLO)以及过热保护。FAULTn引脚用于指示故障情况，故障情况通过各自的SPI专用位进行报告。 DRV8704采用带有散热焊盘的38引脚HTSSOP封装（环保型：符合RoHS标准且不含锑/溴）。

• 脉宽调制(PWM)电机驱动器
• 驱动外部N沟道金属氧化物半导体场效应晶体管(MOSFET)
• 双路直流电机的PWM控制接口
• 支持100%脉宽调制(PWM)占空比
• 运行电源电压范围：8V至52V
• 可调节栅极驱动（4级）
• 50mA至200mA拉电流
• 100mA至400mA灌电流
• 集成PWM电流调节功能
• 灵活的衰减模式
• 自动混合衰减模式
• 慢速衰减
• 快速衰减
• 混合衰减（百分比可调，快速）
• 高度可配置的串行外设接口(SPI)
• 以数字方式调节电流的转矩数模转换器(DAC)
• 低电流休眠模式(65μA)
• 5V、10mA低压降(LDO)稳压器
• 耐热增强型表面贴装封装

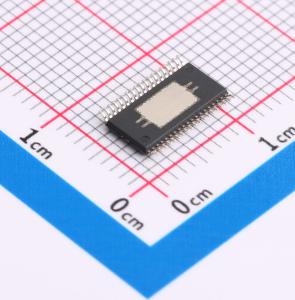

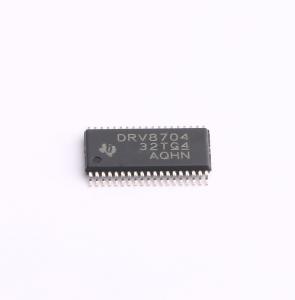

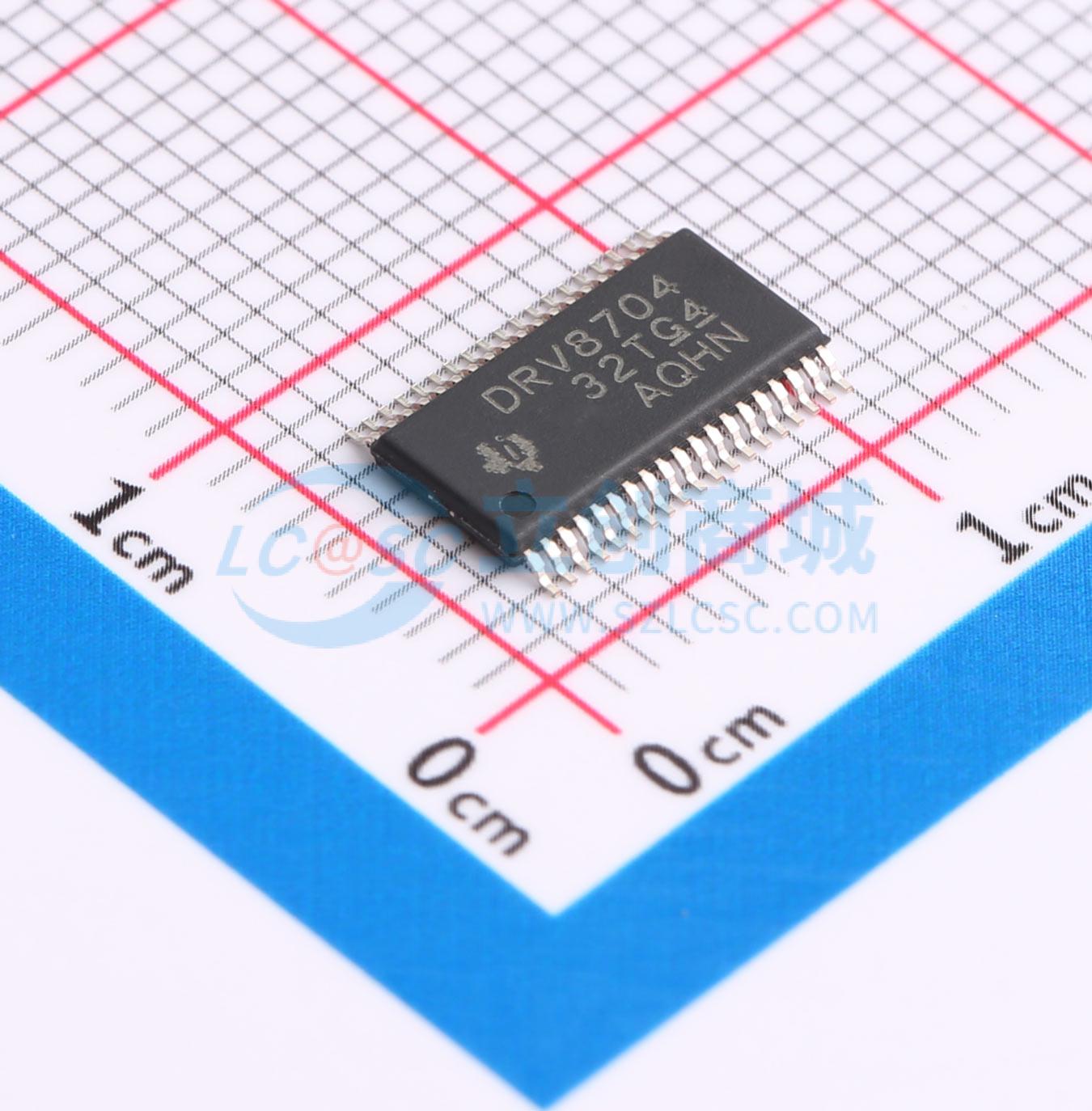

• 38引脚散热薄型小外形尺寸(HTSSOP)(PowerPAD)封装
• 保护特性
• VM欠压闭锁(UVLO)
• 栅极驱动器故障(PDF)
• 过流保护(OCP)
• 热关断(TSD)
• 故障条件指示引脚(nFAULT)
• 通过SPI进行故障诊断

• 自动取款机和验钞机
• 办公自动化设备
• 工厂自动化和机器人
• 纺织机器
