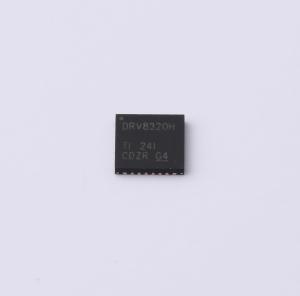

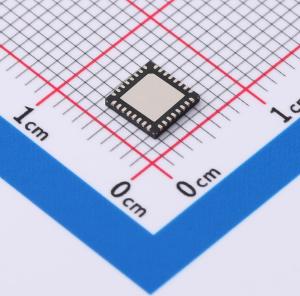

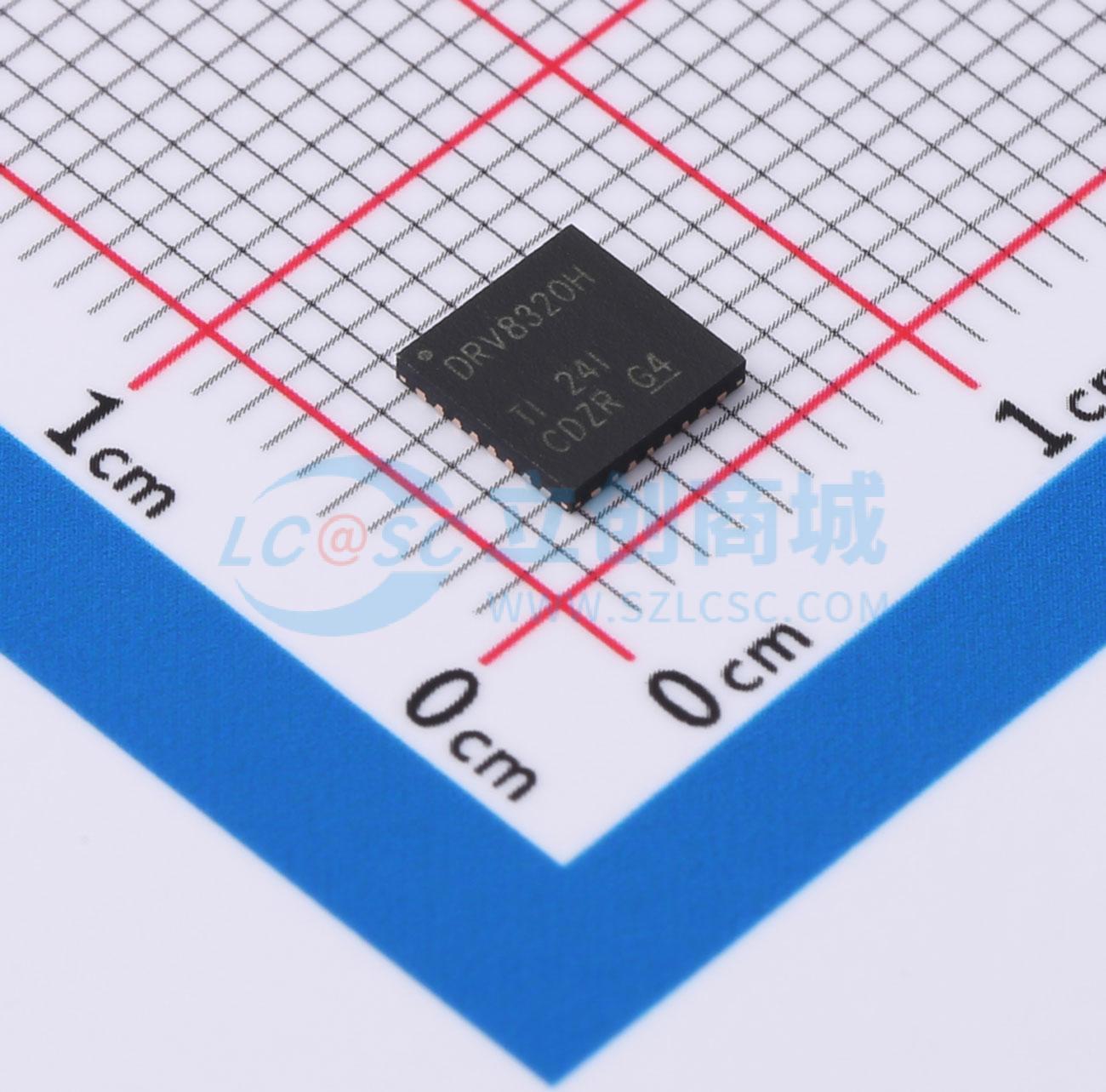

DRV8320HRTVR

三个半桥栅极驱动器可驱动3个高侧和3个低侧N沟道MOSFET(NMOS)。智能栅极驱动架构可调转换率控制10mA至1A峰值拉电流，20mA至2A峰值灌电流，集成栅极驱动器电源。支持100% PWM占空比，高侧电荷泵，低侧线性稳压器。6V至60V工作电压范围，可选集成式降压稳压器。LMR16006X SIMPLE SWITCHER 4V至60V工作电压范围，0.8V至60V、600mA输出能力。三个可选集成式电流检测放大器(CSA)，可调增益（5、10、20、40 V/V），双向或单向支持。提供有SPI和硬件接口，6x、3x、1x和独立的PWM模式，支持1.8V、3.3V和5V逻辑输入，低功耗睡眠模式(12μA)，3.3V、30mA线性稳压器，紧凑型QFN封装和尺寸，采用电源块的高效系统设计。VM欠压闭锁(UVLO)，电荷泵欠压(CPUV)，MOSFET过流保护(OCP)，栅极驱动器故障(GDF)，热警告和热关断(OTW/OTSD)，故障状态指示器(nFAULT)。

DRV832x系列器件是适用于三相应用的集成式栅极驱动器。这些器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧N沟道功率MOSFET。DRV832x使用集成电荷泵为高侧MOSFET生成合适的栅极驱动电压，并使用线性稳压器为低侧MOSFET生成合适的栅极驱动电压。此智能栅极驱动架构支持高达1A的峰值栅极驱动拉电流和2A的峰值栅极驱动灌电流。DRV832x可由单个电源供电，并支持适用于栅极驱动器的6V至60V，以及适用于可选降压稳压器的4V至60V宽输入电源范围。6x、3x、1x和独立输入PWM模式可简化与控制器电路的连接。栅极驱动器和器件的配置设置具有高度可配置性，可通过SPI或硬件(H/W)接口实现。DRV8323和DRV8323R器件集成了三个低侧电流检测放大器，可在驱动级的全部三个相位上进行双向电流检测。DRV8320R和DRV8323R器件集成了一个600mA降压稳压器。提供了低功耗睡眠模式，以通过关断大部分的内部电路实现较低的静态电流消耗。针对欠压锁定、电荷泵故障、MOSFET过流、MOSFET短路、栅极驱动器故障和过热等情况，提供内部保护功能。故障状况及故障详情可通过SPI器件型号的器件寄存器显示在nFAULT引脚上。

• 可调转换率控制10mA至1A峰值拉电流，20mA至2A峰值灌电流
• 支持100% PWM占空比
• 高侧电荷泵
• 低侧线性稳压器
• 6V至60V工作电压范围，可选集成式降压稳压器
• 三个可选集成式电流检测放大器(CSA)，可调增益（5、10、20、40 V/V），双向或单向支持
• 提供有SPI和硬件接口，6x、3x、1x和独立的PWM模式
• 支持1.8V、3.3V和5V逻辑输入
• 低功耗睡眠模式(12μA)
• 3.3V、30mA线性稳压器
• 紧凑型QFN封装和尺寸
• VM欠压闭锁(UVLO)
• 电荷泵欠压(CPUV)
• MOSFET过流保护(OCP)
• 栅极驱动器故障(GDF)
• 热警告和热关断(OTW/OTSD)
• 故障状态指示器(nFAULT)

• 无刷直流(BLDC)电机模块和PMSM
• 风扇、泵和伺服驱动器
• 电动自行车、电动踏板车和电动汽车
• 无线园艺工具和电动工具、割草机
• 无线真空吸尘器
• 无人机、机器人和遥控玩具
• 工业和物流机器人
