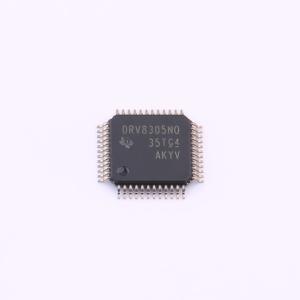

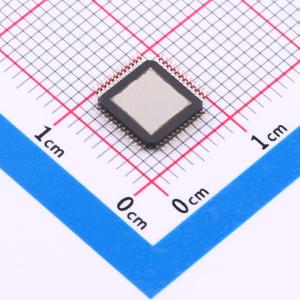

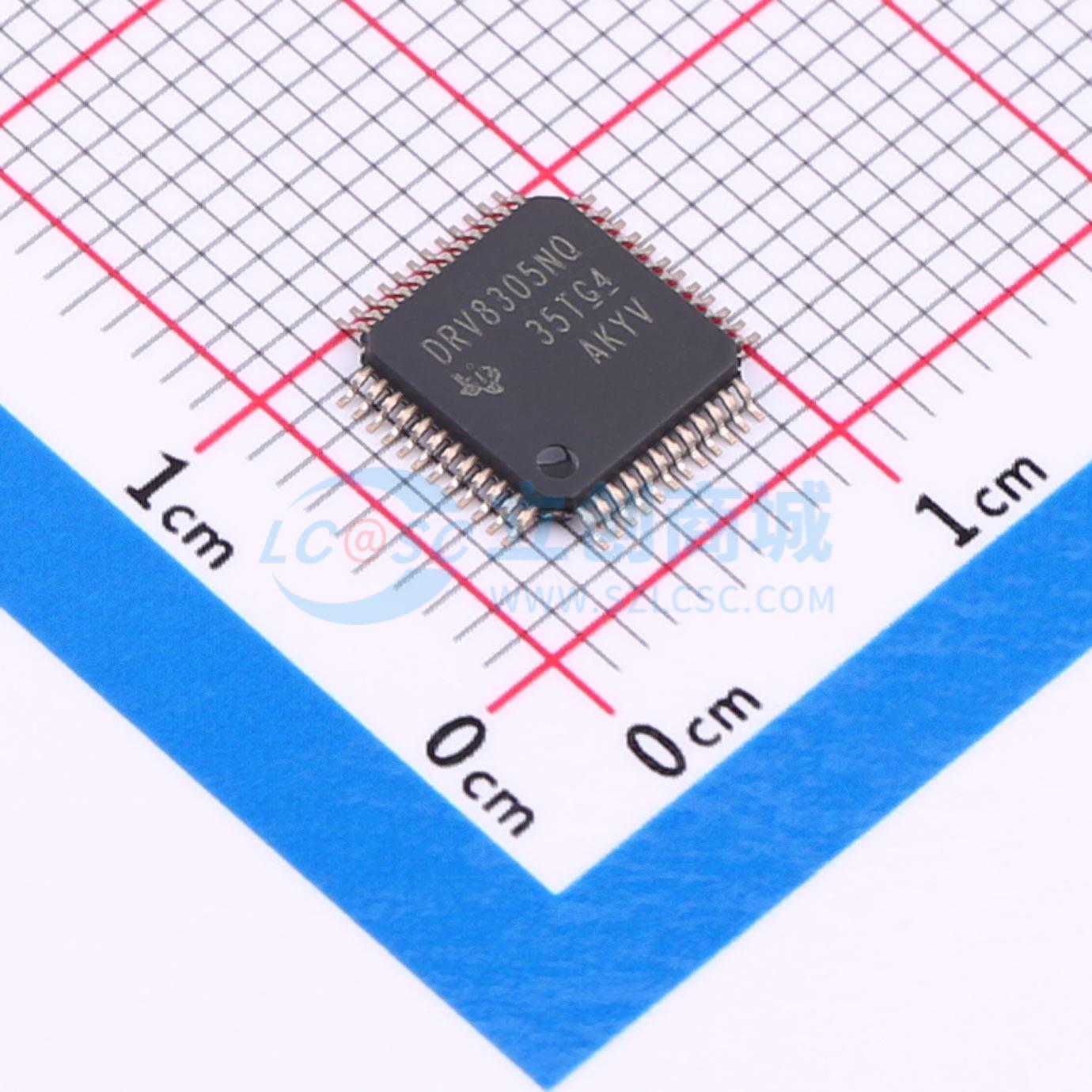

DRV8305NQPHPRQ1
DRV8305-Q1 集成三个分流放大器和稳压器的三相汽车智能栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8305-Q1 汽车类 12V 电池三相智能栅极驱动器（0 级和 1 级）
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8305NQPHPRQ1
- 商品编号
- C701780
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.6201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET | |
| 工作电压 | 4.4V~45V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2V~5V | |
| 输入低电平(VIL) | 0V~800mV |
商品概述
DRV8305-Q1 器件是一款适用于三相电机驱动应用的栅极驱动器IC。该器件提供了三个高精度半桥驱动器，每个驱动器能够驱动一个高侧和低侧N 沟道MOSFET。电荷泵驱动器支持占空比为 100% 的低压操作，适用于冷启动条件。该器件最高可耐受45V 负载突降电压。 DRV8305-Q1 器件具备三个双向分流放大器，支持可变增益设置和可调节偏移基准，可精确测量低侧电流。 DRV8305-Q1 器件具有一个集成稳压器，可满足微控制器(MCU) 或其他系统的电源要求。稳压器可与LIN物理接口直接相连，支持低功耗系统待机和休眠模式。 耐热增强型48 引脚HTQFP 封装 保护功能： 故障诊断和MCU 看门狗 可编程的死区时间控制 MOSFET 击穿保护 MOSFET VDS 过流监视器 栅极驱动器故障检测 支持电池反向保护 支持跛行回家模式 过热警告和关断 栅极驱动器在切换时使用自动握手，以防止发生电流击穿。可精确感测高侧和低侧MOSFET 的 VDS ，从而防止外部MOSFET 出现过流情况。SPI 提供详细的故障报告、诊断和器件配置，例如分流放大器的增益选项、独立的MOSFET 过流检测和栅极驱动转换率控制。
商品特性
- 具有符合面向汽车应用的AEC-Q100 标准
- 环境工作温度范围：温度等级0 (E)： -40°C 至 +150°C；温度等级1 (Q)： -40°C 至 +125°C
- 4.4V 至45V 工作电压范围
- 1.25A 和1A 峰值栅极驱动电流
- 智能栅极驱动架构（IDRIVE 和TDRIVE）
应用领域
- 三相BLDC 电机和PMSM 电机
- 汽车油泵和水泵
- 汽车风扇和鼓风机
